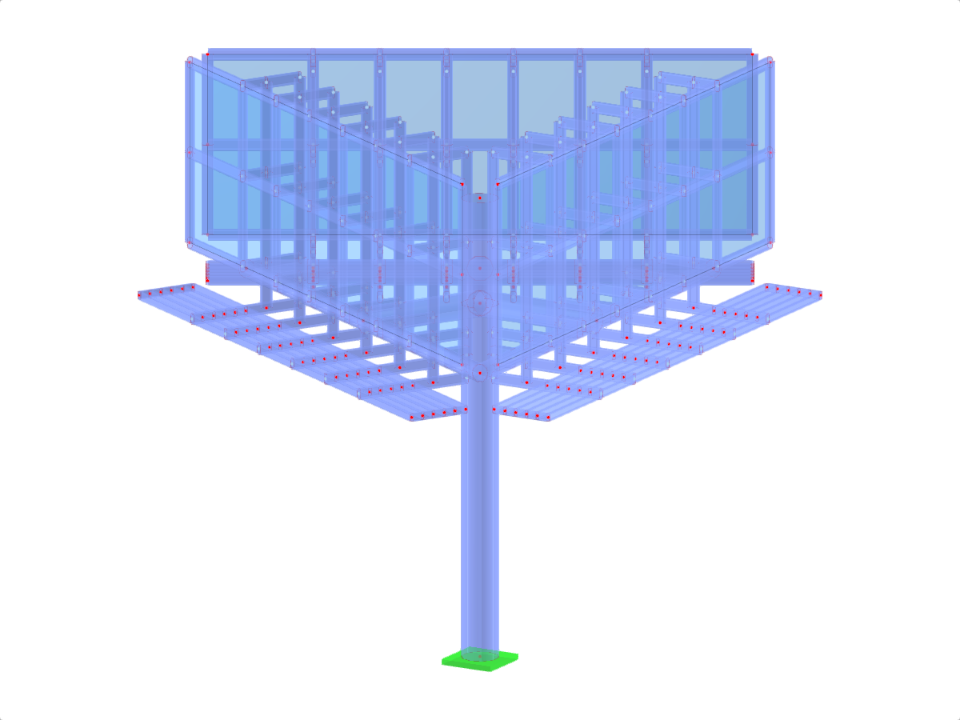

Trójboczna konstrukcja typu billboard, wsparta na centralnym słupie rurowym. Billboard składa się z trzech paneli informacyjnych, rozmieszczonych pod kątem 120 stopni wokół środkowej kolumny, zapewniających widoczność z wielu kierunków. Szkielet składa się z poziomych i pionowych stalowych belek, które podpierają panele. Konstrukcja posadowiona jest na płycie podstawy stanowiącej połączenie z fundamentem.
Trójstronny billboard
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 405 |
| Liczba linii | 557 |
| Liczba prętów | 545 |
| Liczba powierzchni | 3 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 14,294 t |
| Wymiary (metryczne) | 7,579 x 7,400 x 8,752 m |
| Wymiary (imperialne) | 24.87 x 24.28 x 28.71 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
