Stalowa rama z zawieszeniem i optymalizacją

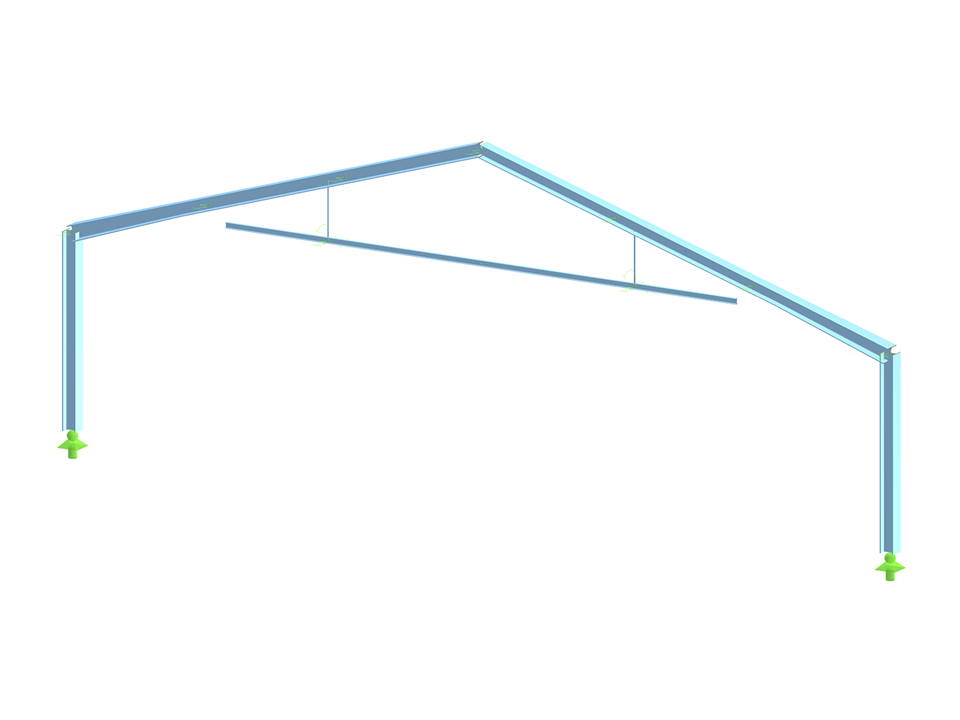

Stalowa rama z zawieszeniem
Liczba węzłów | 17 |
Liczba linii | 7 |
Liczba prętów | 7 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 3 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 1,807 t |
Wymiary (metryczne) | 16,000 x 6,000 x 0,000 m |
Wymiary (imperialne) | 52.49 x 19.69 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
