Pobierz model betonowej płyty skrzynkowej i otwórz go w programie RFEM 6 opartym na MES.
Model ten jest wykorzystywany w porannej sesji "Tworzenie modelu parametrycznego w programie RFEM 6" w dniu 20 czerwca 2024 r.

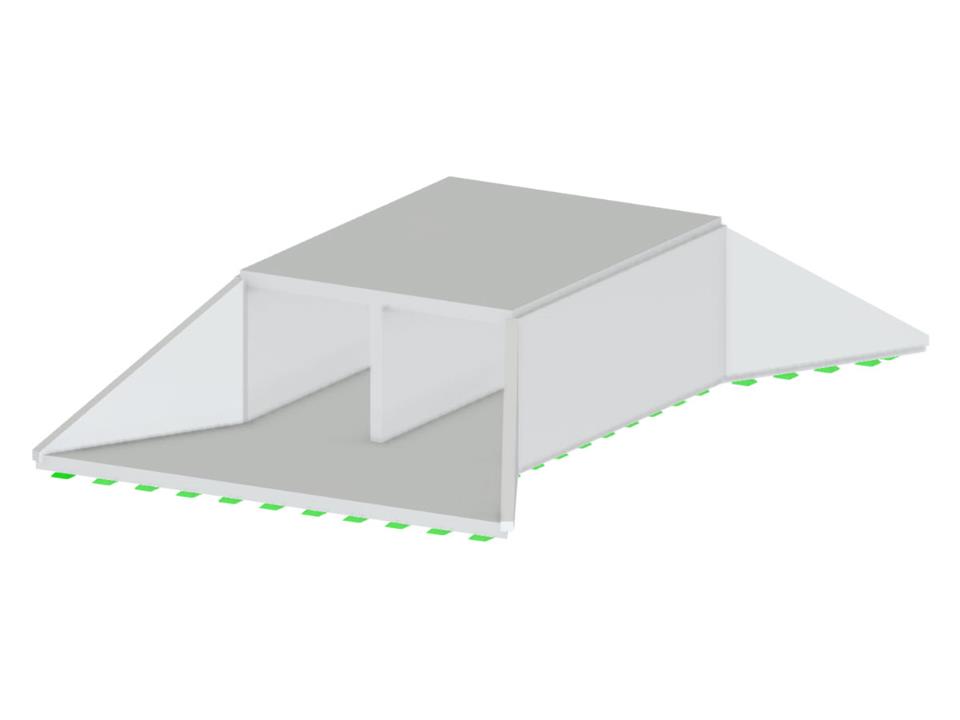

Płyta betonowa skrzynkowa
| Liczba węzłów | 24 |
| Liczba linii | 36 |
| Liczba prętów | 0 |
| Liczba powierzchni | 13 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 190,460 t |
| Wymiary (metryczne) | 10,400 x 3,800 x 16,000 m |
| Wymiary (imperialne) | 34.12 x 12.47 x 52.49 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
