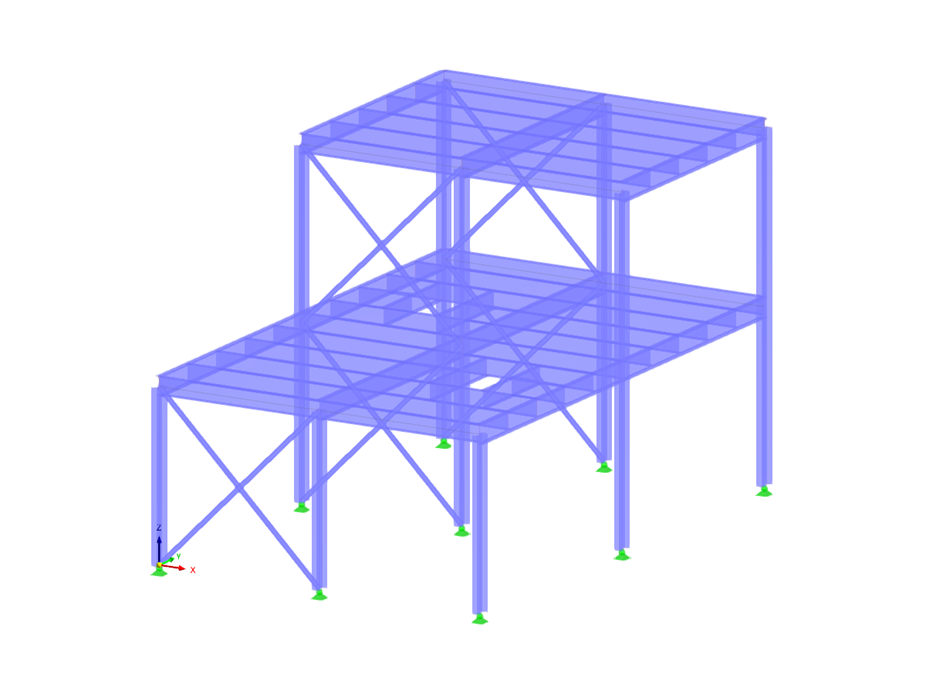

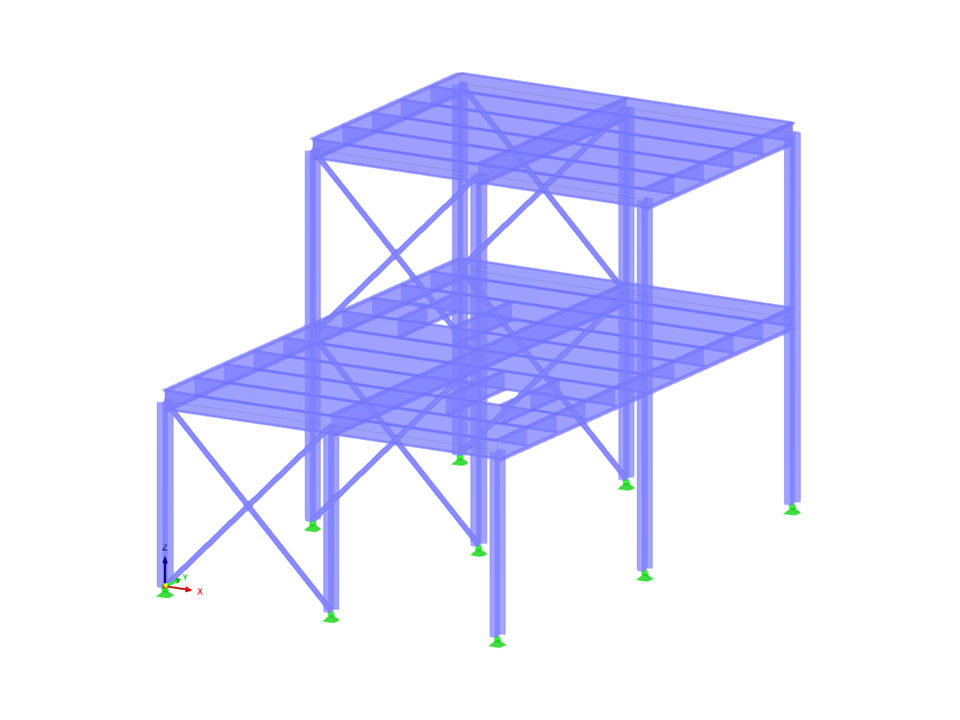

Konstrukcja stalowa 3D wraz z wymiarowaniem wg. z AISC 360‑22 i AISC 341-22.
Konstrukcja metalowa | AISC 360/341-22
Liczba węzłów | 77 |
Liczba linii | 82 |
Liczba prętów | 78 |
Liczba powierzchni | 2 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 7 |
Ilość KO | 24 |
Liczba kombinacji wyników | 18 |
Ciężar całkowity | 15,013 t |
Wymiary (metryczne) | 7,925 x 7,925 x 12,192 m |
Wymiary (imperialne) | 26 x 26 x 40 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
