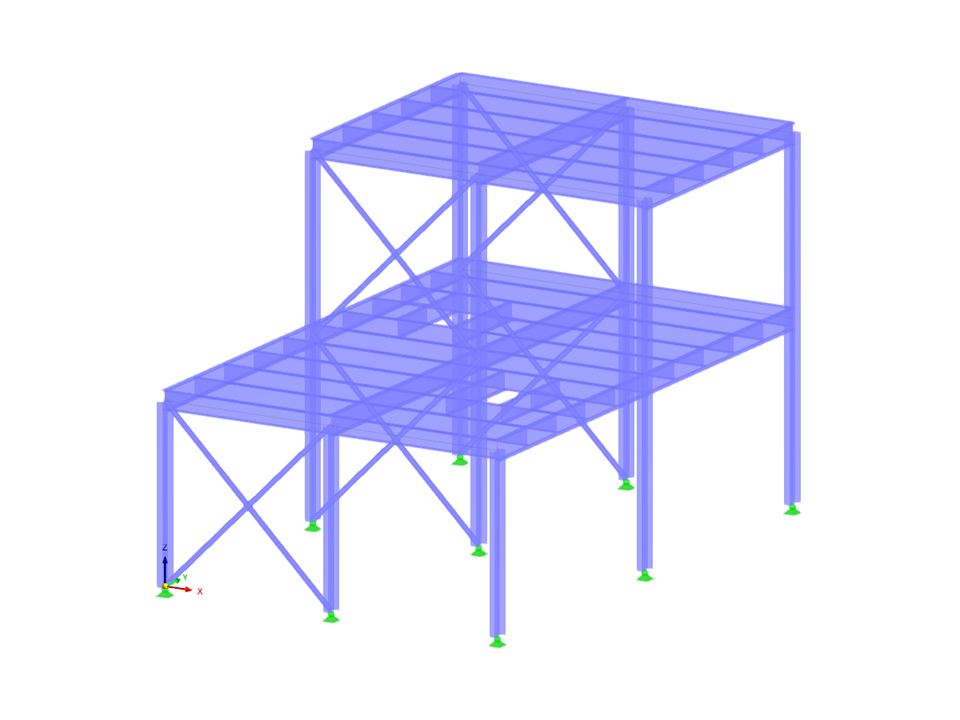

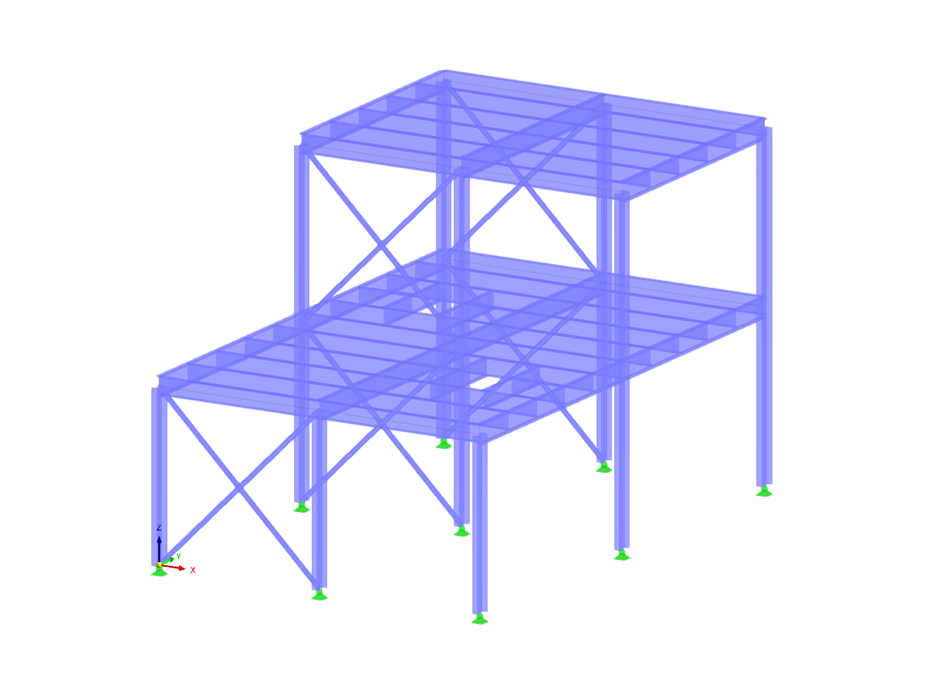

Estructura de acero en 3D incluyendo el cálculo según según AISC 360-22 y AISC 341-22.
Estructura de acero | AISC 360/341-22
Número de nudos | 77 |
Número de líneas | 82 |
Número de barras | 78 |
Número de superficies | 2 |
Número de sólidos | 0 |
Número de casos de carga | 7 |
Número de combinaciones de carga | 24 |
Número de combinaciones de resultados | 18 |
Peso completo | 15.013 t |
Dimensiones (métricas) | 7,925 x 7,925 x 12,192 m |
Dimensiones (imperiales) | 26 x 26 x 40 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
