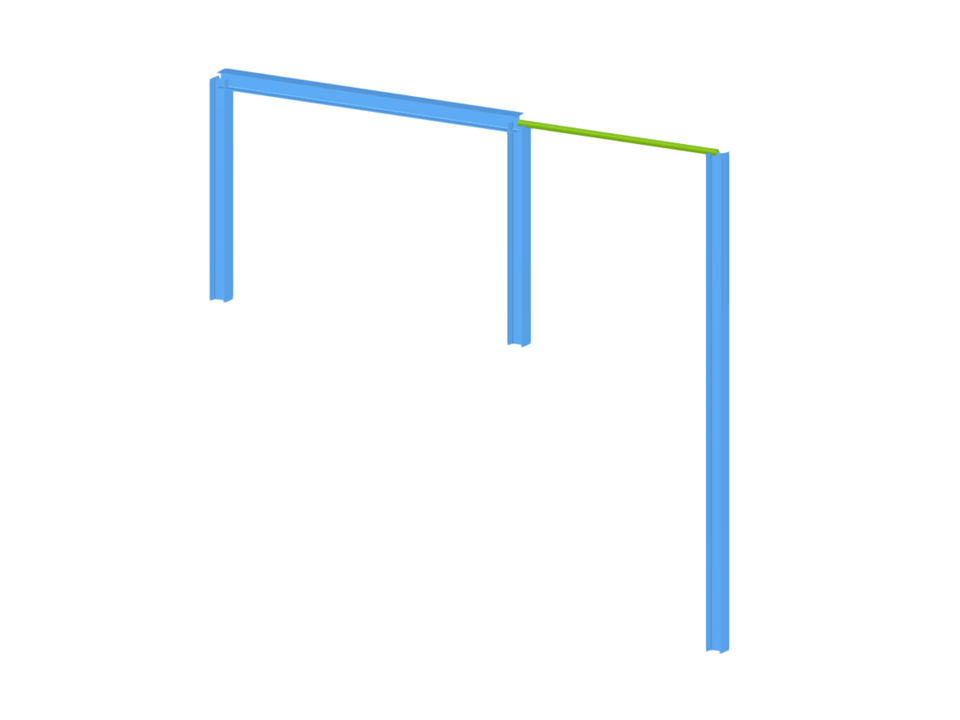

Stalowa rama z przymocowanym słupem przegubowym
Model wykorzystany w
Konstrukcja ramy stalowej
| Liczba węzłów | 6 |
| Liczba linii | 5 |
| Liczba prętów | 5 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,729 t |
| Wymiary (metryczne) | 10,000 x 9,000 x 0,000 m |
| Wymiary (imperialne) | 32.81 x 29.53 x 0 feet |
