Pełna parametryzacja geometrii panelu trybun wraz z obciążeniami grawitacyjnymi i poziomymi.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

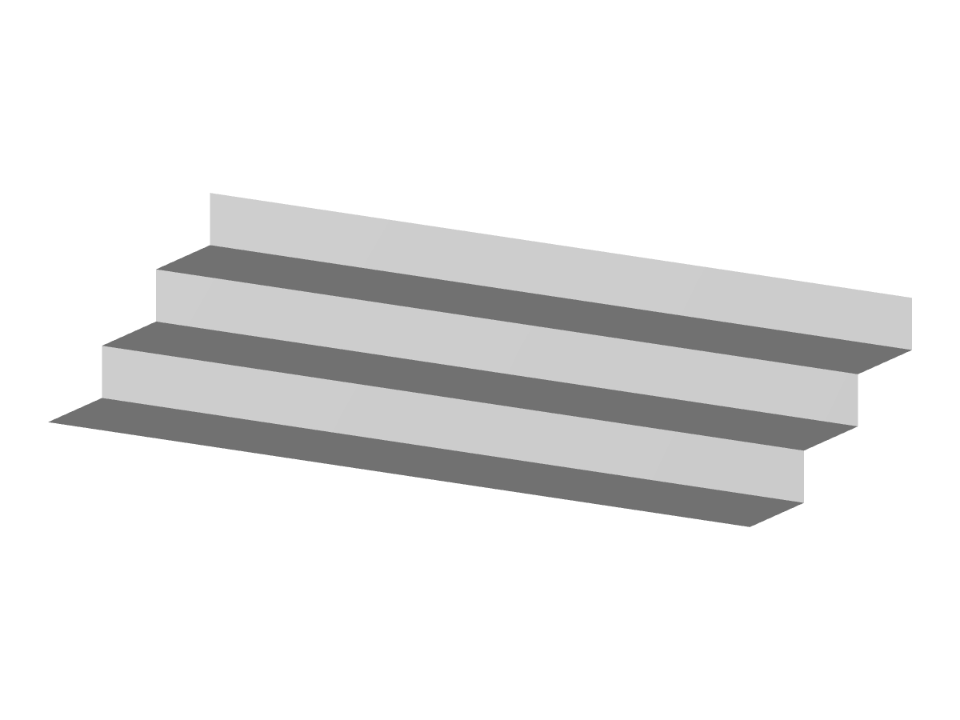

Panel trybun
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 14 |
Liczba linii | 19 |
Liczba powierzchni | 6 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 8 |
Ciężar całkowity | 5,296 t |
Wymiary (metryczne) | 6,000 x 2,400 x 1,200 m |
Wymiary (imperialne) | 19.69 x 7.87 x 3.94 feet |
Wersja programu | 5.24.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
