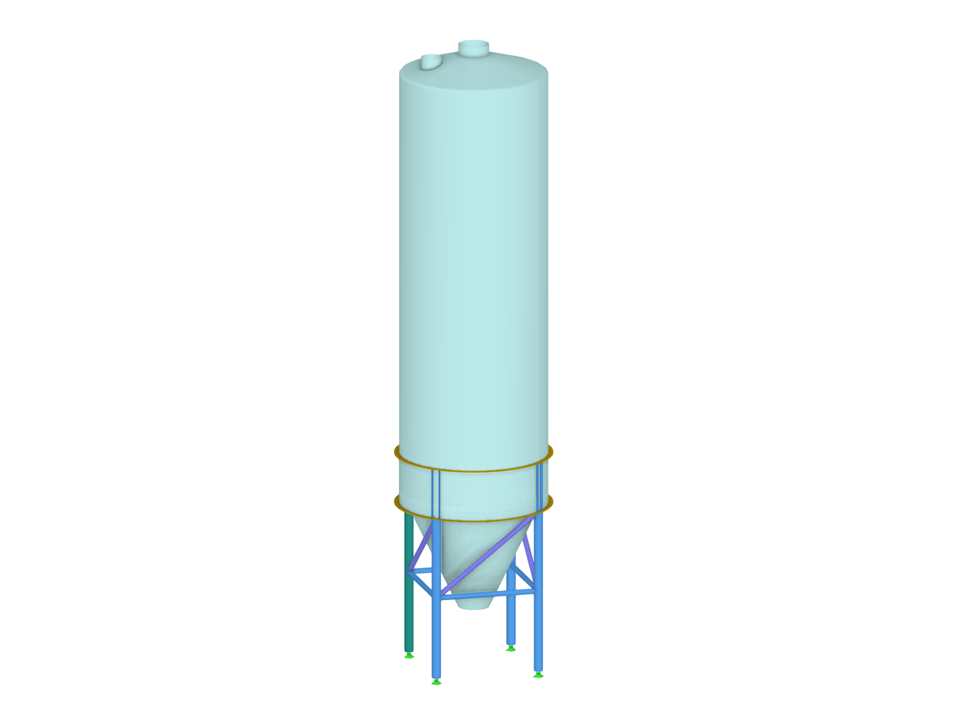

Stalowy silos wykorzystany do symulacji zawalenia się trzęsienia ziemi za pomocą rozszerzenia Bullet Constraints Builder w Blender.
Stalowa konstrukcja silosu
Liczba węzłów | 42 |
Liczba linii | 68 |
Liczba prętów | 24 |
Liczba powierzchni | 20 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 9 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 11,624 t |
Wymiary (metryczne) | 4,724 x 18,898 x 4,724 m |
Wymiary (imperialne) | 15.5 x 62 x 15.5 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
