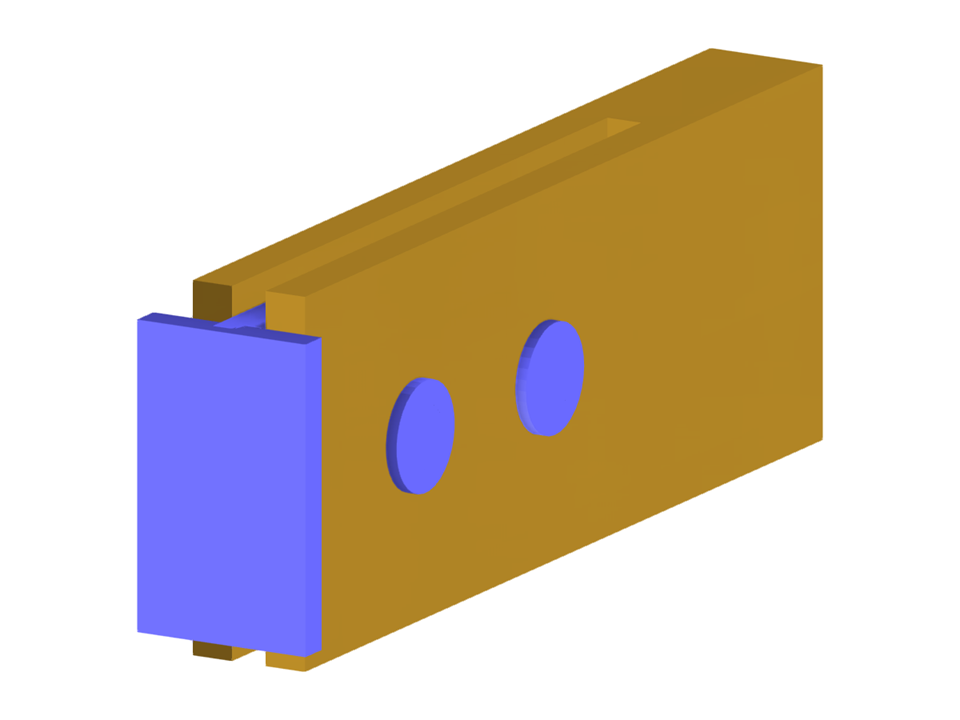

Parametryzacja geometrii połączenia drewnianego ściągu z płytą metalową, połączonego za pomocą stalowych śrub.
Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).
Połączenie stal-drewno
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 44 |
Liczba linii | 56 |
Liczba prętów | 4 |
Liczba powierzchni | 27 |
Ilość brył | 1 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,057 t |
Wymiary (metryczne) | 0,830 x 0,300 x 0,150 m |
Wymiary (imperialne) | 2.72 x 0.98 x 0.49 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
