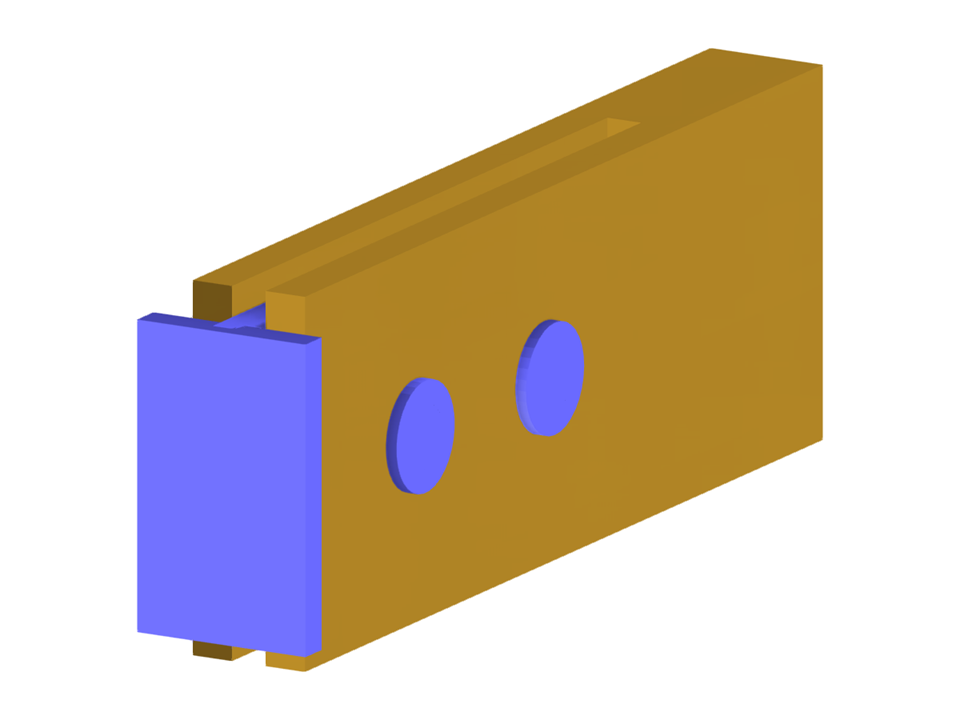

Parametrizace geometrie spojení dřevěného táhla s kovovou deskou, spojeného ocelovými šrouby.
Model vytvořený technickou skupinou Dlubal Latam v Brazílii. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).
Spojení ocel-dřevo
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 44 |
Počet linií | 56 |
Počet prutů | 4 |
Počet ploch | 27 |
Počet těles | 1 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,057 t |
Rozměry (metrické) | 0,830 x 0,300 x 0,150 m |
Rozměry (imperiální) | 2.72 x 0.98 x 0.49 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
