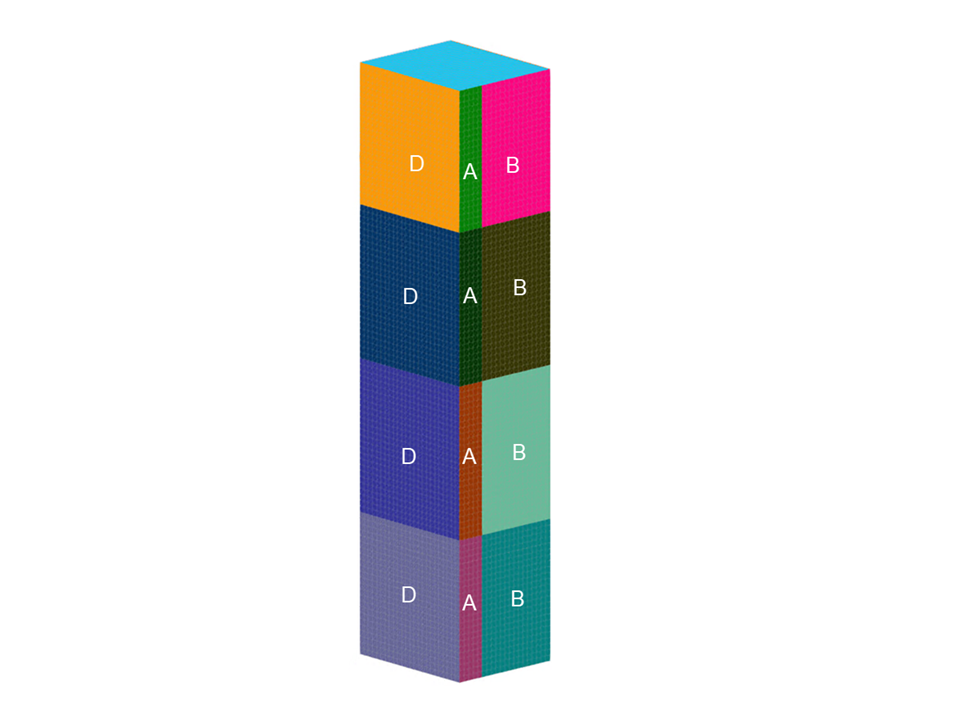

Eurokodowy kształt sześcianu - zweryfikowana wartość ciśnienia wiatru (z Cp,10 i Cp,1)
Kształt sześcianu według Eurokodu - zweryfikowana wartość ciśnienia wiatru (z Cp,10 i Cp,1)
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
![Rysunek 1: Przykładowy model walidacji](/pl/webimage/046033/3651680/006.jpg?mw=512&hash=024c9db11178358cdab5075631e47165e2e4f513)
![Rysunek 1: Wpływ kierunku wiatru](/pl/webimage/044683/3627810/005.jpg?mw=512&hash=030e1c50257d7fa96f0e7ffc96c49be2668cfd9f)
![Rysunek 1: Symulacja przepływu wiatru we współczesnym mieście z wykorzystaniem RWIND](/pl/webimage/042766/3563251/10.png?mw=512&hash=fe9104cccd682c4804f57c32af54a6db2de16ef8)
![Rysunek 1: Wymiary tunelu wiatrowego](/pl/webimage/038957/3475718/01.png?mw=512&hash=cf6341ab051e7b5d63b2a035f430245c5cc92b11)
![Funkcja 002819 | Wielkości pola przepływu](/pl/webimage/050342/3881104/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W programach RFEM i RSTAB można zwizualizować wartości ciśnienia, prędkości, energii kinetycznej turbulencji oraz prędkości dyssypacji energii turbulencji dla symulacji wiatru.
Płaszczyzny przycinania są zorientowane zgodnie z kierunkiem wiatru.
![Element 002746 | Ansatz von Windlasten z eksperymentalnych wersji](/pl/webimage/047175/3688544/47175.png?mw=512&hash=92558eee30ca35a36317ae0c81415eb079ba4e72)
W przypadku eksperymentalnie określonych wartości ciśnienia dla modelu na powierzchniach, można je uwzględnić w modelu konstrukcji w programie RFEM 6, przetworzyć w RWIND 2, a następnie wykorzystać jako obciążenia wiatrem w analizie konstrukcyjnej w RFEM 6.
Z tego artykułu w Bazie informacji dowiesz się, jak zastosować wartości wyznaczone eksperymentalnie: Analiza statyczna z obciążeniem wiatrem i parciem mierzonym eksperymentalnie z wykorzystaniem RWIND 2 i RFEM 6
![Element 002649 | Wyświetlanie wyników RWIND bezpośrednio w RFEM 6](/pl/webimage/043004/3572831/2023-08-15-07-12-55.png?mw=512&hash=0b716b063ad4126a4590e42d13a7a1974c015cac)
Wyniki RWIND można wyświetlić bezpośrednio w programie głównym. W Nawigatorze - Wyniki należy wybrać z listy powyżej typ wyniku Analiza symulacji wiatru.
Aktualnie dostępne są następujące wyniki odnoszące się do siatki obliczeniowej RWIND:
- Ciśnienie powierzchniowe
- Współczynnik powierzchni cp
- Odległość od ściany y+ (przepływ stacjonarny)
![Cecha 002551 | Dowolnie regulowana przepuszczalność wiatru dla powierzchni](/pl/webimage/035403/3435910/35403_EN.png?mw=512&hash=e357887a3f1c878d13b4cfc9eb821533b9c3bc05)
Program RWIND 2 Pro umożliwia zastosowanie przepuszczalności dla powierzchni. Potrzebujesz tylko definicji
- współczynnika Darcy'ego D,
- współczynnika bezwładności I i
- długości porowatego medium w kierunku przepływu L,
w celu zdefiniowania warunków brzegowych ciśnienia między przednią i tylną stroną strefy porowatej. To ustawienie umożliwia przepływ przez tę strefę z dwuczęściowym wyświetleniem wyników po obu stronach obszaru strefy.
Ale to nie wszystko. Dodatkowo generowanie modelu uproszczonego uwzględnia strefy przepuszczalne i uwzględnia odpowiednie otwory w pokryciu modelu. Czy można uniknąć skomplikowanego modelowania geometrycznego elementu porowatego? Oczywiście - mamy dobrą wiadomość! Dzięki dokładnemu zdefiniowaniu parametrów przepuszczalności można uniknąć skomplikowanego geometrycznego modelowania elementu porowatego. Funkcji tej można użyć do symulacji rusztowań przepuszczalnych, kurtyn przeciwpyłowych, konstrukcji siatkowych itp.
Więcej informacji
