Eurokód krychlový tvar - ověřená hodnota tlaku větru (s Cp,10 a Cp,1)
Eurokód krychlový tvar - ověřená hodnota tlaku větru (s Cp,10 a Cp,1)
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.

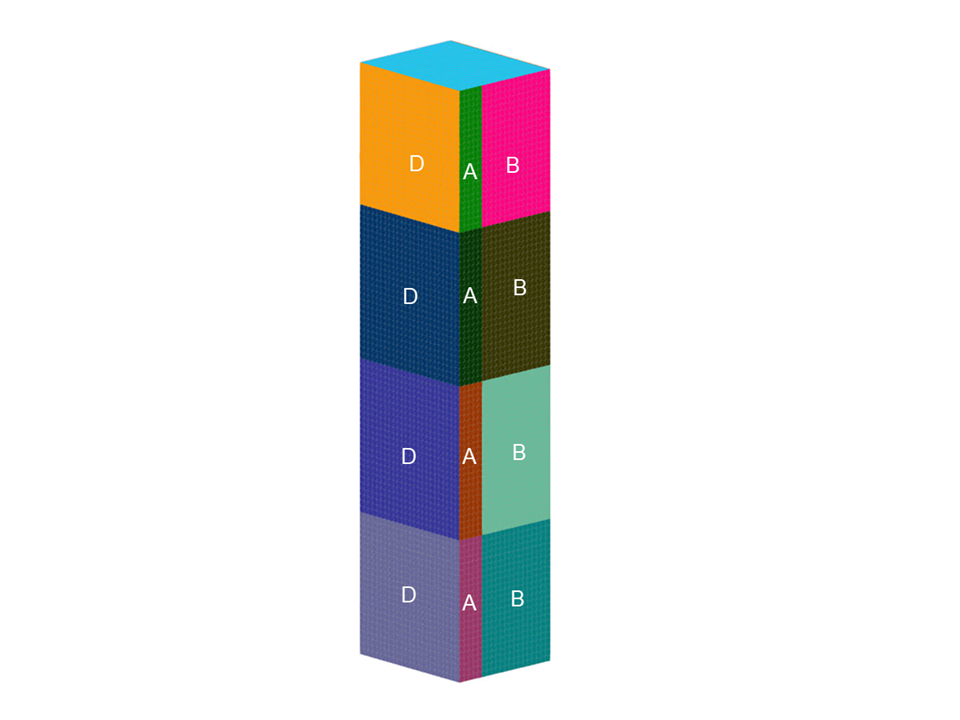

![Obrázek 1: Model s validačním příkladem](/cs/webimage/046033/3651680/006.jpg?mw=512&hash=024c9db11178358cdab5075631e47165e2e4f513)
![Obrázek 1: Vliv směru větru](/cs/webimage/044683/3627810/005.jpg?mw=512&hash=030e1c50257d7fa96f0e7ffc96c49be2668cfd9f)
![Obrázek 1: Simulace větru v moderním městě pomocí programu RWIND](/cs/webimage/042766/3563251/10.png?mw=512&hash=fe9104cccd682c4804f57c32af54a6db2de16ef8)
![Obrázek 1: Rozměry větrného tunelu](/cs/webimage/038957/3475718/01.png?mw=512&hash=cf6341ab051e7b5d63b2a035f430245c5cc92b11)
![Funkce 002819 | Veličiny pole proudění](/cs/webimage/050342/3881104/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V programech RFEM a RSTAB máte možnost nechat si zobrazit veličiny pole proudění pro simulaci větru, jako tlak, rychlost, kinetickou energii turbulence a míru disipace proudění.
Ořezávací roviny jsou přitom přizpůsobeny vybranému směru větru.
![Funkce 002746 | Použití zatížení větrem z experimentálně stanovených hodnot tlaku](/cs/webimage/047175/3688544/47175.png?mw=512&hash=92558eee30ca35a36317ae0c81415eb079ba4e72)
Pokud máte pro svůj model experimentálně stanovené hodnoty tlaku na plochách, lze je použít na modelu konstrukce v programu RFEM 6, zpracovat v programu RWIND 2 a zohlednit jako zatížení větrem při statické analýze v programu RFEM 6.
Jak použít experimentálně stanovené hodnoty, se dozvíte v tomto článku z databáze znalostí: Statické výpočty se zatíženími větrem z experimentálně naměřených hodnot tlaku v programech RWIND 2 a RFEM 6
![Funkce 002649 | Zobrazení výsledků programu RWIND přímo v programu RFEM 6](/cs/webimage/043004/3572831/2023-08-15-07-12-55.png?mw=512&hash=0b716b063ad4126a4590e42d13a7a1974c015cac)
Výsledky programu RWIND si můžete zobrazit přímo v hlavním programu. V navigátoru Výsledky vyberte ze seznamu nahoře typ výsledků "Analýza simulace větru".
V současnosti máte k dispozici následující výsledky, které se vztahují k výpočetní síti programu RWIND:
- Plošný tlak
- Koeficient cp plochy
- Vzdálenost stěny y+ (stacionární proudění)
![Funkce 002551 | Volně nastavitelná propustnost větru pro plochy](/cs/webimage/035403/3435910/35403_EN.png?mw=512&hash=e357887a3f1c878d13b4cfc9eb821533b9c3bc05)
Pomocí programu RWIND 2 Pro lze pro plochu snadno zadat propustnost. Potřebujete jen zadat
- Darcyho součinitel D,
- inerciální součinitel I a
- délku porézního média ve směru proudění L,
pro definici tlakových okrajových podmínek mezi přední a zadní stranou porézní zóny. Tímto nastavením získáte model proudění touto zónou se zobrazením rozdílných výsledků na obou stranách oblasti zóny.
Ale to není vše. Generování zjednodušeného modelu dále rozpozná propustné zóny a zohlední příslušné otvory v plášti modelu. Složitému geometrickému modelování propustného porézního prvku se můžete vyhnout. Pochopitelně - to je pro vás dobrá zpráva! Díky pouhému zadání parametrů propustnosti můžete tento nepříjemný proces obejít. Použijte tuto funkci pro simulaci propustných sítí na lešení, prachových clon, síťových konstrukcí a podobně. Budete nadšeni!
Více informací
