Kratownice stalowe ze wspornikami bocznymi.
Model wykorzystany w

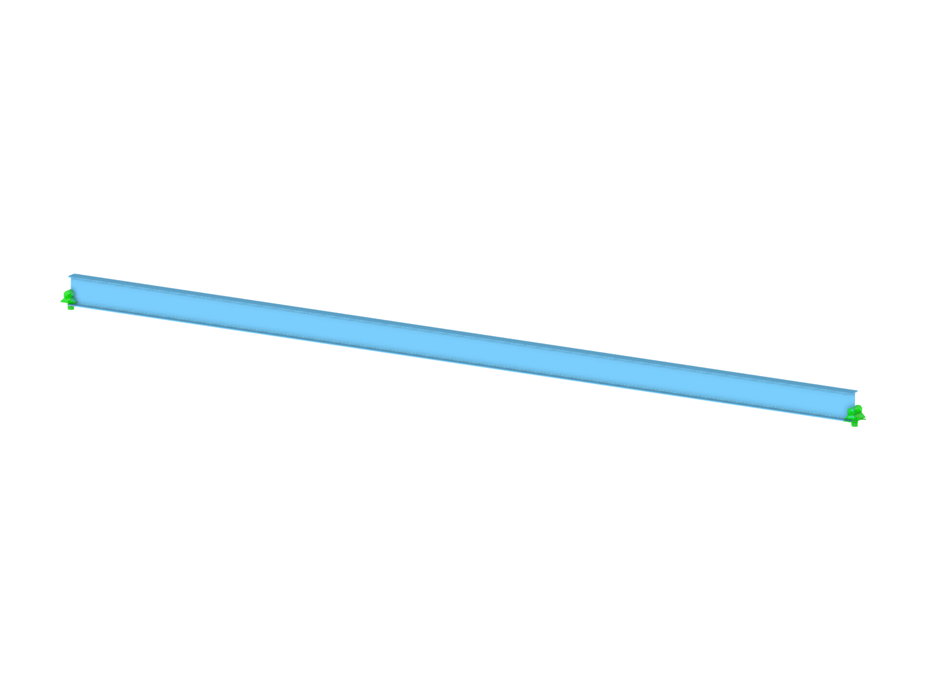

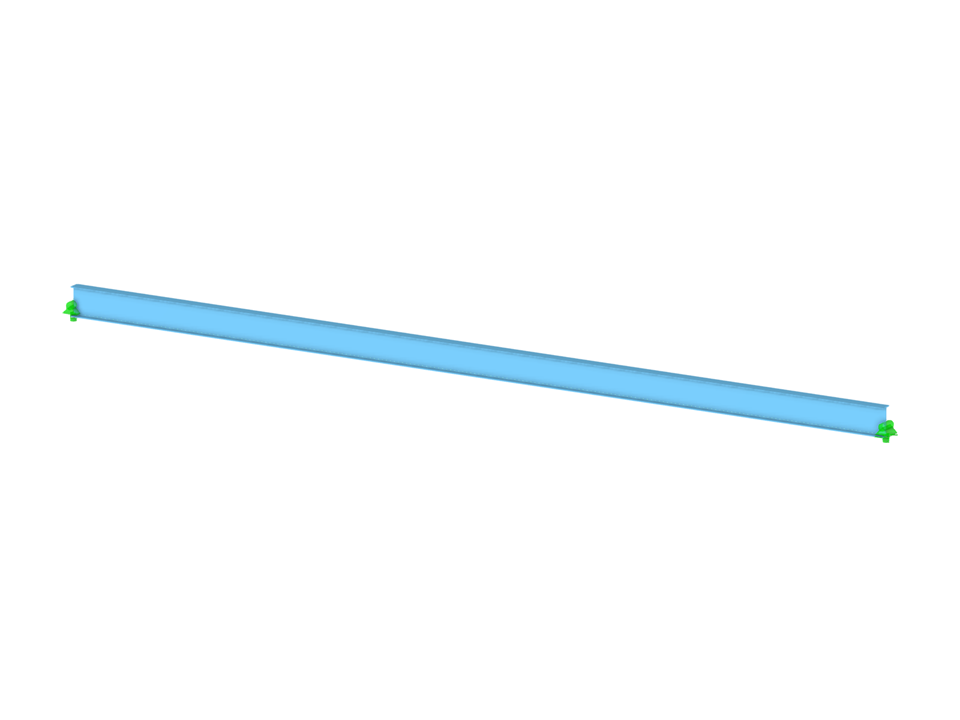

Dźwigar
Liczba węzłów | 4 |
Liczba linii | 1 |
Liczba prętów | 1 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 2 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 1,360 t |
Wymiary (metryczne) | 15,000 x 0,000 x 0,000 m |
Wymiary (imperialne) | 49.21 x 0 x 0 feet |
