Ocelové příhradové nosníky s bočními konzolami.
Model použitý v

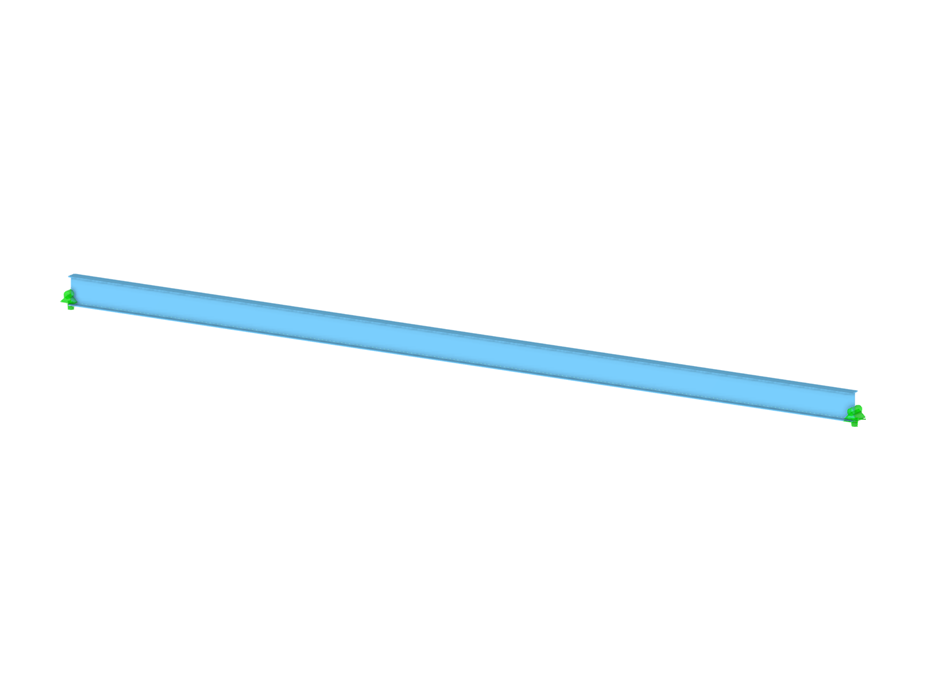

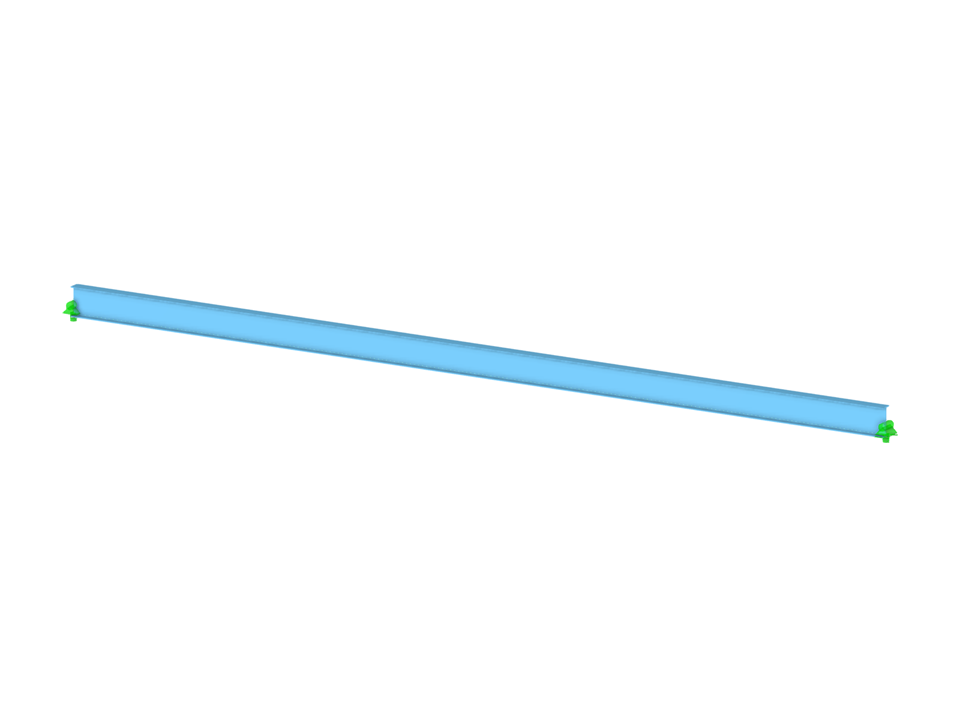

Vazník
Počet uzlů | 4 |
Počet linií | 1 |
Počet prutů | 1 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 2 |
Počet kombinací zatížení | 2 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 1,360 t |
Rozměry (metrické) | 15,000 x 0,000 x 0,000 m |
Rozměry (imperiální) | 49.21 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
