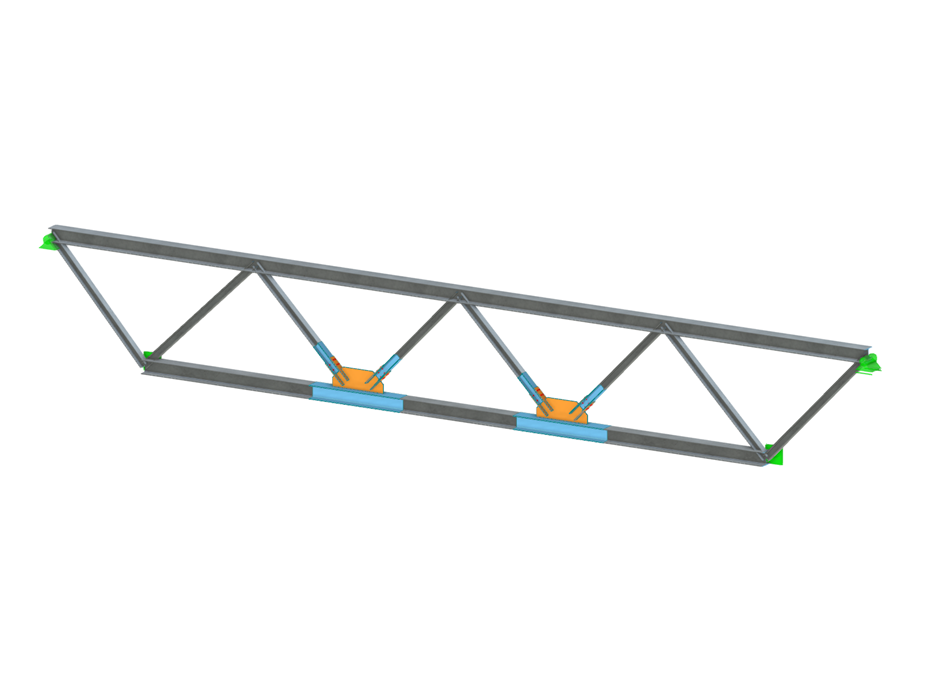

Zaprojektowane za pomocą rozszerzenia Połączenia stalowe dźwigar kratowy i modelowane połączenia śrubowe z blachą węzłową.
Kratownica stalowa z połączeniami
Liczba węzłów | 18 |
Liczba linii | 17 |
Liczba prętów | 10 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 7 |
Ilość KO | 1 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 1,210 t |
Wymiary (metryczne) | 12,300 x 1,651 x 5,496 m |
Wymiary (imperialne) | 40.35 x 5.42 x 18.03 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z połączeniami z szablonami programu oraz szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
W rozszerzeniu Połączenia stalowe można klasyfikować sztywności połączeń.
Oprócz sztywności początkowej w tabeli wyświetlane są również wartości graniczne dla połączeń przegubowych i sztywnych dla wybranych sił wewnętrznych N, My i/lub Mz. Uzyskana klasyfikacja jest następnie wyświetlana w tabeli jako „przegubowa”, „półsztywna” i „sztywna”.
Przejdź do filmuW rozszerzeniu „Połączenia stalowe” można uwzględnić naprężenie wstępne śrub w obliczeniach dla wszystkich komponentów. Sprężenie można łatwo aktywować za pomocą pola wyboru w parametrach śruby i ma ono wpływ zarówno na analizę naprężeniowo-odkształceniową, jak i na analizę sztywności.
Śruby sprężone to specjalne śruby stosowane w konstrukcjach stalowych w celu wygenerowania dużej siły zaciskowej między połączonymi elementami konstrukcyjnymi. Ta siła docisku powoduje tarcie między elementami konstrukcyjnymi, co umożliwia przenoszenie sił.
Funkcjonalność
Śruby sprężane są dokręcane z określonym momentem, co powoduje ich rozciąganie i powstawanie siły rozciągającej. Ta siła rozciągająca jest przenoszona na połączone elementy i prowadzi do powstania dużej siły mocującej. Siła zaciskowa zapobiega poluzowaniu połączenia i zapewnia niezawodne przenoszenie siły.
Zalety
- Wysoka nośność: Śruby wstępnie rozciągane mogą przenosić duże siły.
- Niskie odkształcenie: Minimalizują odkształcenie połączenia.
- Wytrzymałość zmęczeniowa: Są odporne na zmęczenie.
- Łatwość montażu: Są one stosunkowo łatwe w montażu i demontażu.
Analiza i wymiarowanie
Obliczenia śrub sprężanych są przeprowadzane w RFEM z wykorzystaniem modelu analitycznego ES wygenerowanego przez rozszerzenie "Połączenia stalowe". Uwzględnia ona siłę zwarcia, tarcie między elementami konstrukcyjnymi, wytrzymałość śrub na ścinanie oraz nośność elementów konstrukcyjnych. Wymiarowanie odbywa się zgodnie z DIN EN 1993-1-8 (Eurokod 3) lub amerykańską normą ANSI/AISC 360-16. Utworzony model analityczny wraz z wynikami można zapisać i wykorzystać jako niezależny model w programie RFEM.
W komponencie Edytor pręta jako obiekt zmieniający można również wybrać cały pręt zamiast poszczególnych blach. W ten sposób obie operacje, "Podcięcie" i "Faza", można wykorzystać dla kilku blach danego profilu.
