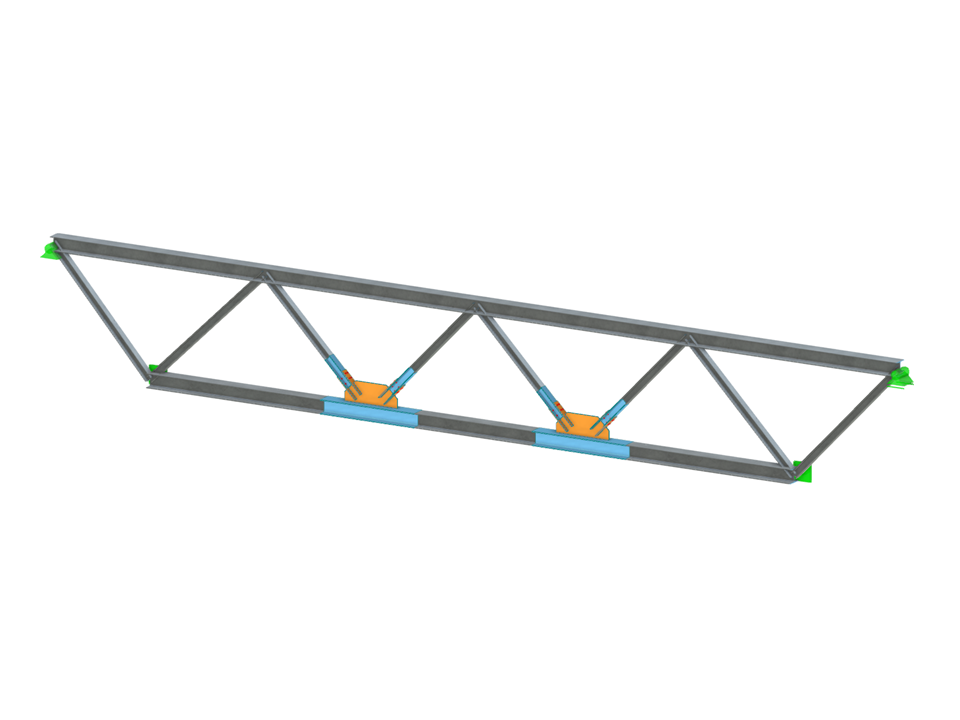

La poutre-treillis en acier et les assemblages boulonnés modélisés avec un gousset conçu dans le module complémentaire Assemblages acier.
Treillis en acier avec assemblages
| Nombre de nœuds | 18 |
| Nombre de lignes | 17 |
| Nombre de barres | 10 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 7 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 1,210 t |
| Dimensions (métrique) | 12,300 x 1,651 x 5,496 m |
| Dimensions (impériales) | 40.35 x 5.42 x 18.03 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Longueur: 00:32:16 min
Fonctionnalité de produit
Longueur: 00:00:42 min
Longueur: 01:02:00 min
Longueur: 00:50:32 min
Longueur: 00:00:41 min
Longueur: 00:40:20 min
Longueur: 00:58:09 min
Longueur: 00:48:24 min
Longueur: 01:06:48 min
La considération de la rigidité des assemblages en acier est cruciale dans le calcul de structure. Les assemblages sont souvent traités comme strictement articulés ou rigides, ce qui peut entraîner des vérifications peu économiques, voire dangereuse. Découvrez comment le logiciel RFEM et le module complémentaire Assemblages acier de Dlubal Software permettent de vérifier la rigidité des assemblages et la résistance au moment, permettant ainsi des vérifications plus sûres et plus économiques.
L'avantage du module complémentaire Assemblages acier pour RFEM 6 est que vous pouvez analyser les assemblages acier à l'aide d'un modèle EF pour lequel la modélisation s'exécute de manière entièrement automatique en arrière-plan. L'entrée des composants d'assemblage en acier qui contrôlent la modélisation peut être effectuée en définissant les composants manuellement ou en utilisant les modèles disponibles dans la bibliothèque. Cette dernière méthode est décrite dans un précédent article de la Base de connaissance intitulé « Définir des composants d'assemblages acier à l'aide de la bibliothèque ». La définition des paramètres pour le calcul des assemblages acier est le sujet de l'article de la Base de connaissance « Vérification des assemblages acier dans RFEM 6 ».
Les assemblages acier dans RFEM 6 sont définis comme un assemblage de composants. Dans le nouveau module complémentaire Assemblages acier, des composants de base universellement applicables (plaques, soudures, plans auxiliaires) sont disponibles pour entrer des situations d'assemblage complexes. Les méthodes de définition des assemblages sont décrites dans deux articles précédents de la Base de connaissance : « Une nouvelle approche relative au calcul des assemblages acier dans RFEM 6 » et « Définition des composants d'assemblages acier à l'aide de la bibliothèque ».
Le module complémentaire Assemblages acier de RFEM 6 permet de créer et d'analyser des assemblages en acier à l'aide d'un modèle EF. La modélisation des assemblages peut être contrôlée par une entrée simple et familière des composants. Les composants des assemblages acier peuvent être définis manuellement ou à l'aide des modèles disponibles dans la bibliothèque. La première méthode a été décrite dans un précédent article technique intitulé « Une nouvelle approche relative au calcul des assemblages acier dans RFEM 6 ». Cet article se concentre sur cette dernière méthode, c'est-à-dire qu'il vous montrera comment définir des composants d'assemblage acier à l'aide des modèles-types disponibles dans la bibliothèque du logiciel.
- De nombreux types de composants tels que des platines de base et d'about, des cornières d'âme, des plaques de connexion, des goussets, des raidisseurs, des jarrets ou des nervures pour une entrée facile des situations d'assemblage typiques
- Composants de base universellement applicables (par ex. des plaques, des soudures, des boulons, des plans auxiliaires) pour la modélisation de situations d'assemblage complexes
- Affichage graphique de la géométrie de l'assemblage avec actualisation dynamique lors de l'entrée
- Large éventail de formes de section : Sections en I, sections en U, cornières, sections en T, sections creuses, sections composées et sections à parois minces
- Bibliothèque du Dlubal Center avec assemblages de modèles de programme et modèles types définis par l'utilisateur
- La géométrie de l'assemblage est automatiquement adaptée en fonction de la disposition relative des composants, même en cas de modification ultérieure des composants structuraux.
Le module complémentaire Assemblages acier vous permet de classer les rigidités des assemblages.
Outre la rigidité initiale, le tableau affiche également les valeurs limites pour les assemblages articulés et rigides pour les efforts internes sélectionnés N, My et/ou Mz. La classification résultante est alors affichée dans le tableau comme « rigide », « semi-rigide » et « articulée ».
Accéder à la vidéo explicative
Dans le module complémentaire « Assemblages acier », vous pouvez considérer la précontrainte des boulons dans le calcul pour tous les composants. La précontrainte peut être facilement activée à l'aide d'une case à cocher dans les paramètres des boulons. Cela a des effets à la fois sur l'analyse contrainte-déformation et sur l'analyse de rigidité.
- Module complémentaire « Assemblages acier »
- Vidéo explicative : Boulons précontraints pour les assemblages acier
Les boulons précontraints sont des boulons spéciaux utilisés dans les structures en acier pour générer une force de serrage élevée entre les composants structuraux connectés. Cette force de serrage provoque un frottement entre les composants structurels, ce qui permet le transfert des forces.
Fonctionnalité
Les boulons précontraints sont vissés avec un certain moment de rotation, générant ainsi une force de traction. Cette force de traction est transférée aux composants connectés et se traduit par une force de serrage élevée. La force de serrage empêche l’assemblage de se desserrer et assure une transmission fiable des forces.
Avantages
- Capacité portante élevée : les boulons précontraints peuvent transférer des forces élevées.
- Déformation faible : elles minimisent la déformation de l'assemblage.
- Résistance à la fatigue : Ils sont résistants à la fatigue.
- Simplicité d'assemblage : ils sont relativement faciles à assembler et à démonter.
Calcul et vérification
Le calcul des boulons précontraints est effectué dans RFEM à l'aide du modèle d'analyse EF généré par le module complémentaire « Assemblages acier ». Il prend en compte la force de serrage, la friction entre les composants structuraux, la résistance au cisaillement des boulons et la capacité portante des composants structuraux. La vérification est effectuée selon la norme DIN EN 1993-1-8 (Eurocode 3) ou selon la norme américaine ANSI/AISC 360-16. Le modèle d'analyse créé, y compris les résultats, peut être enregistré et utilisé comme un modèle RFEM indépendant.
Dans le composant Éditeur de barres, vous pouvez également sélectionner la barre entière comme objet de modification au lieu des plaques de barre individuelles. Ainsi, vous pouvez appliquer les deux opérations « entaille » et « chanfrein » sur plusieurs plaques de barre.
Qu’est ce que la méthode des éléments finis basée sur les composants (CBFEM) ?
Quels logiciels et modules sont adaptés au calcul et aux vérifications des structures acier ?
Comment créer un assemblage avec éclisse dans le module Assemblages acier ?
Est-il possible d'exclure les filetages des boulons des plans de cisaillement selon l'AISC 360-16 dans le module Assemblages acier ?
Est-il possible d’effectuer des analyses de stabilité selon l’EN 1993-1-1 dans RSECTION 1 ?
Pourquoi la plaque que je souhaite couper/modifier dans n’est-elle pas modifiable dans l’éditeur de plaques/coupe de plaque ?
