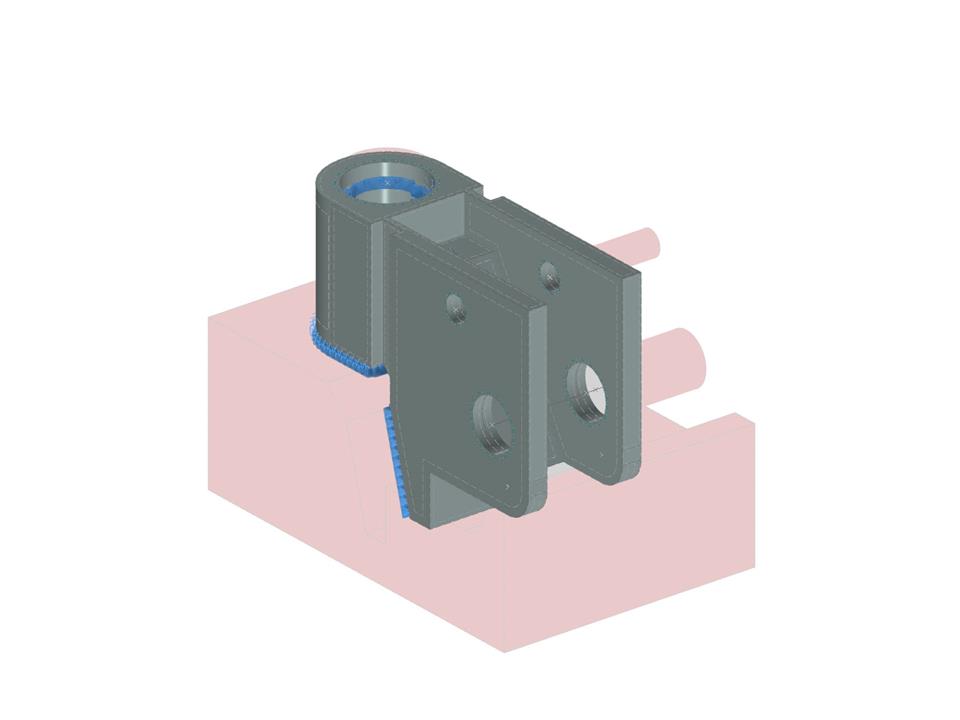

Tutaj można pobrać model części mechanicznej i otworzyć go w programie RFEM dla elementów skończonych.
Ten szablon zostanie wykorzystany w bezpłatnym webinarium " Nowości w RFEM 6 i RSTAB 9 " w dniu 1 lutego 2023 r.Część mechaniczna
| Liczba węzłów | 145 |
| Liczba linii | 212 |
| Liczba prętów | 5 |
| Liczba powierzchni | 90 |
| Ilość brył | 8 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,002 t |
| Wymiary (metryczne) | 0,115 x 0,115 x 0,150 m |
| Wymiary (imperialne) | 0.38 x 0.38 x 0.49 feet |
