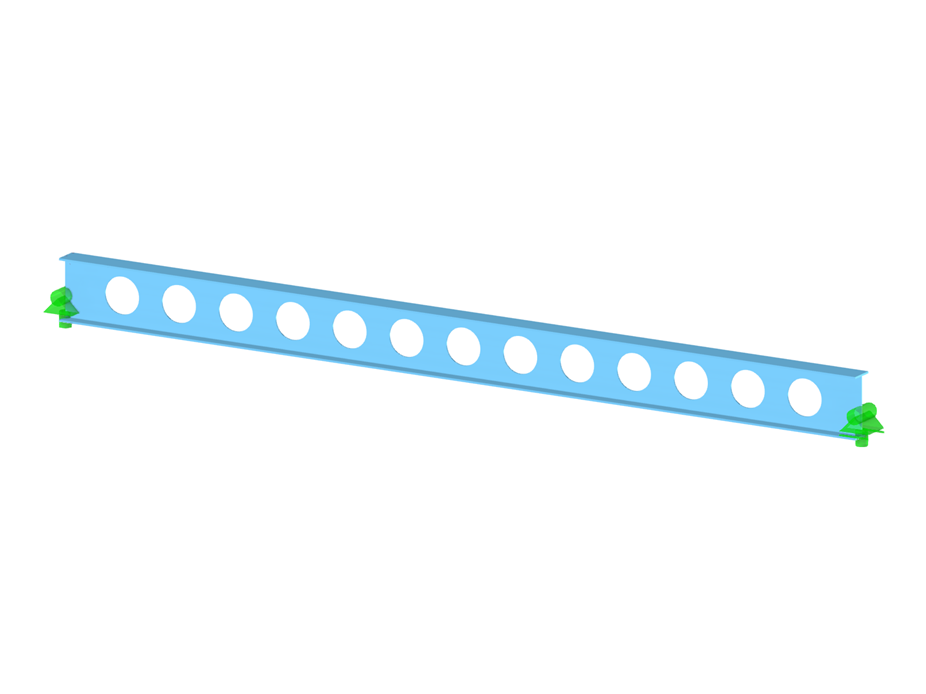

W tym miejscu należy wczytać model belki stalowej z otworami i otworzyć go w programie RFEM.
Model ten zostanie wykorzystany podczas bezpłatnego webinarium "Co nowego w programie RFEM 6 i RSTAB 9", które odbędzie się 19 grudnia 2022 r. (w języku niemieckim, 21 grudnia 2022, w języku angielskim).
Model wykorzystany w
Belki stalowe z otworami
| Liczba węzłów | 40 |
| Liczba linii | 53 |
| Liczba prętów | 21 |
| Liczba powierzchni | 5 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,184 t |
| Wymiary (metryczne) | 7,000 x 0,484 x 0,200 m |
| Wymiary (imperialne) | 22.97 x 1.59 x 0.66 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
