Model ten został wykorzystany podczas bezpłatnego webinarium "Najczęściej zadawane pytania użytkowników do działu pomocy technicznej firmy Dlubal", które odbędzie się 10 stycznia 2023 r. (w języku niemieckim, 12 stycznia 2023 r. w języku angielskim).

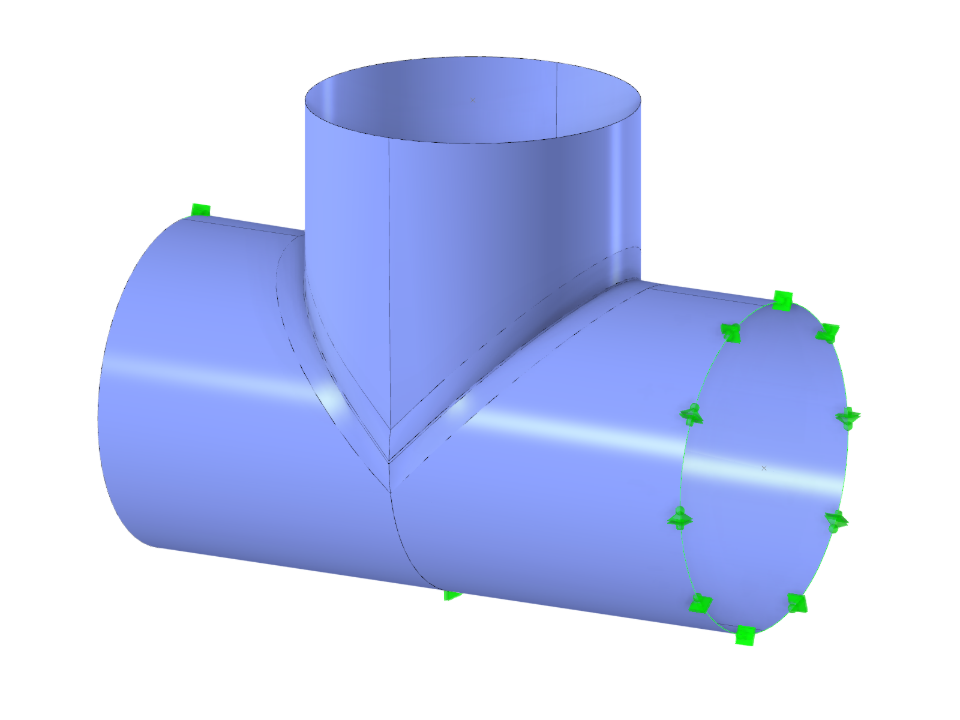

Zbiorniki stalowe
Liczba węzłów | 68 |
Liczba linii | 33 |
Liczba prętów | 0 |
Liczba powierzchni | 12 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 3,342 t |
Wymiary (metryczne) | 4,000 x 3,000 x 2,189 m |
Wymiary (imperialne) | 13.12 x 9.84 x 7.18 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
