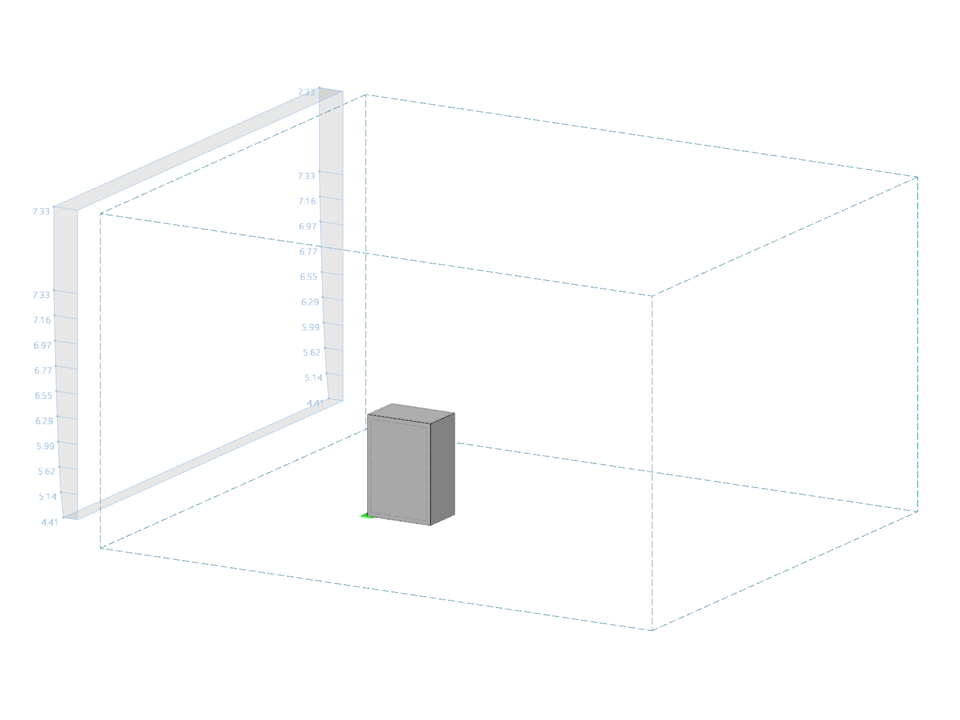

Model weryfikacyjny porównuje wyniki symulacji wiatru w RWIND z testem w tunelu aerodynamicznym i porównywalną symulacją w ABAQUS i ANSYS
Porównanie modeli weryfikacji RWIND z ABAQUS i ANSYS
Liczba węzłów | 8 |
Liczba linii | 12 |
Liczba prętów | 0 |
Liczba powierzchni | 6 |
Ilość brył | 1 |
Ilość przypadków obciążenia | 5 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,033 t |
Wymiary (metryczne) | 0,280 x 0,405 x 0,187 m |
Wymiary (imperialne) | 0.92 x 1.33 x 0.61 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
