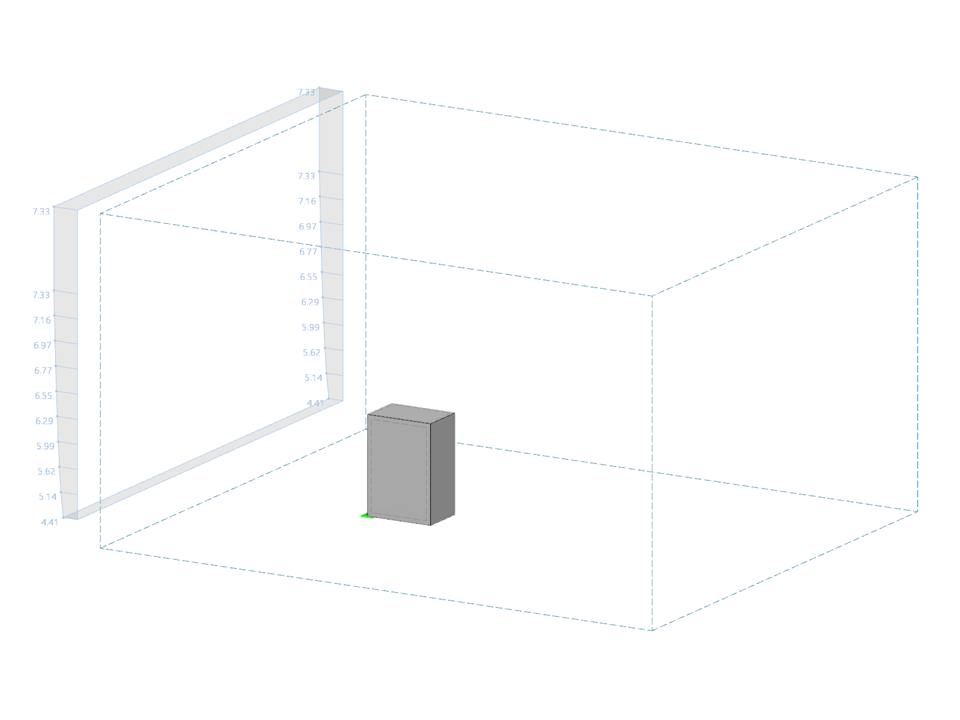

Comparaison du modèle de vérification RWIND avec ABAQUS et ANSYS

RWIND 2 et RFEM 6 peuvent désormais être utilisés pour calculer les charges de vent à partir des pressions de vent mesurées expérimentalement sur des surfaces. Deux méthodes d'interpolation sont disponibles pour répartir les pressions mesurées en des points isolés sur les surfaces. La répartition de la pression souhaitée peut être obtenue à l'aide de la méthode et des paramètres appropriés.

Les structures brise-vents sont des types particuliers de structures textiles qui protègent l'environnement contre les particules chimiques nocives, atténuent l'érosion éolienne et aident à entretenir les sources précieuses. RFEM et RWIND sont utilisés pour l'analyse vent-structure en tant qu'interaction fluide-structure (FSI) unidirectionnelle.
Dans cet article, nous vous expliquons comment calculer des structures brise-vents à l'aide de RFEM et de RWIND.

RWIND 2 est un programme autonome de génération de charges de vent basé sur la CFD (Computational Fluid Dynamics, mécanique des fluides numérique). La simulation numérique du flux de vent est générée autour de n'importe quel bâtiment, y compris les types de géométrie irréguliers ou uniques, afin de déterminer les charges de vent sur les surfaces et les barres. RWIND 2 peut être intégré à RFEM/RSTAB pour le calcul de structure ou utilisé comme application autonome.

Si des pressions surfaciques déterminées expérimentalement sont disponibles pour un modèle, vous pouvez les appliquer pour un modèle structurel dans RFEM 6, les traiter dans RWIND 2 et les utiliser en tant que charge de vent pour une analyse statique dans RFEM 6.

Cet article de notre base de connaissance décrit comment appliquer les valeurs déterminées à titre expérimental : Analyse statique avec des charges de vent issues de pressions mesurées expérimentalement avec RWIND 2 et RFEM 6

Les résultats de RWIND peuvent être affichés directement dans le logiciel principal. Dans le « Navigateur - Résultats », sélectionnez le type de résultat « Analyse de simulation des flux de vent » dans la liste ci-dessus.

Les résultats suivants, relatifs au maillage de calcul RWIND, sont actuellement disponibles :

• Pression surfacique
• Coefficient de surface cp
• Distance à la paroi y+ (flux stationnaire).

Accéder à la vidéo explicative

Avec RWIND 2 Pro, vous pouvez facilement appliquer une perméabilité à une surface. Vous avez seulement besoin de définir :

• le coefficient de Darcy D,
• le coefficient d'inertie I et
• la longueur du milieu poreux dans la direction du flux L,

pour définir une condition aux limites de pression entre l'avant et l'arrière d'une zone poreuse. Grâce à ce paramètre, vous obtiendrez un flux à travers cette zone avec un affichage des résultats en deux parties des deux côtés de la zone.

Ce n'est pas tout. De plus, la génération du modèle simplifié reconnaît les zones perméables et prend en compte les ouvertures correspondantes dans l'enveloppe du modèle. Vous pourriez vous passer d'une modélisation géométrique élaborée de l'élément poreux ? C'est compréhensible, et dans ce cas nous avons de bonnes nouvelles ! La définition pure des paramètres de perméabilité permet d'éviter précisément ce processus désagréable. Utilisez cette fonctionnalité pour simuler des bâches d'échafaudage perméables, des rideaux anti-poussière, des structures à maillages, et plus encore.
