Głowica zbiornika ciśnieniowego typu płyta stalowa.

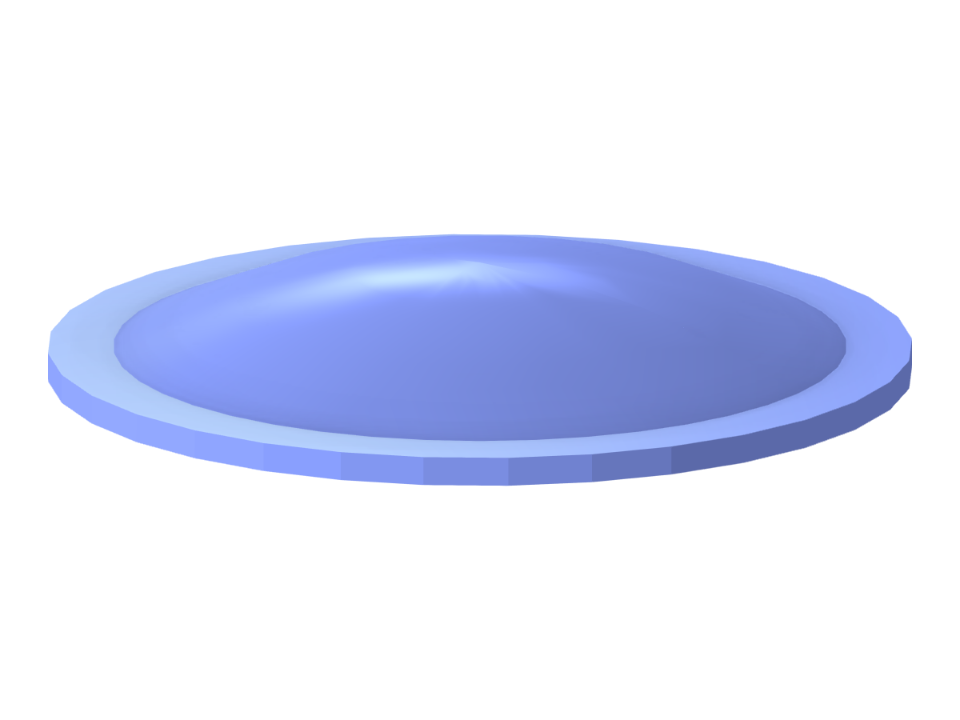

HPV011-b | Płytowa głowica zbiornika ciśnieniowego
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 3 |
Liczba linii | 4 |
Liczba prętów | 0 |
Liczba powierzchni | 2 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 5,771 t |
Wymiary (metryczne) | 3,000 x 0,300 x 3,000 m |
Wymiary (imperialne) | 9.84 x 0.98 x 9.84 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
