Download the model of Singularity Node Support here and open it with the finite element program RFEM. This model will be used in the Free online basic training of the structural FEA software RFEM 6 | Introduction to FEM for students.

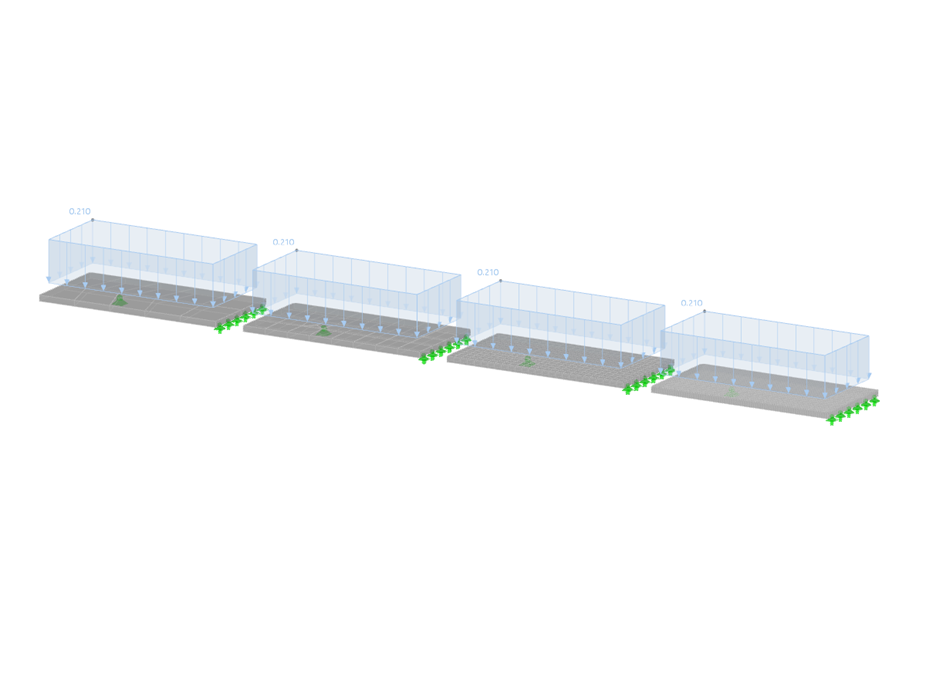

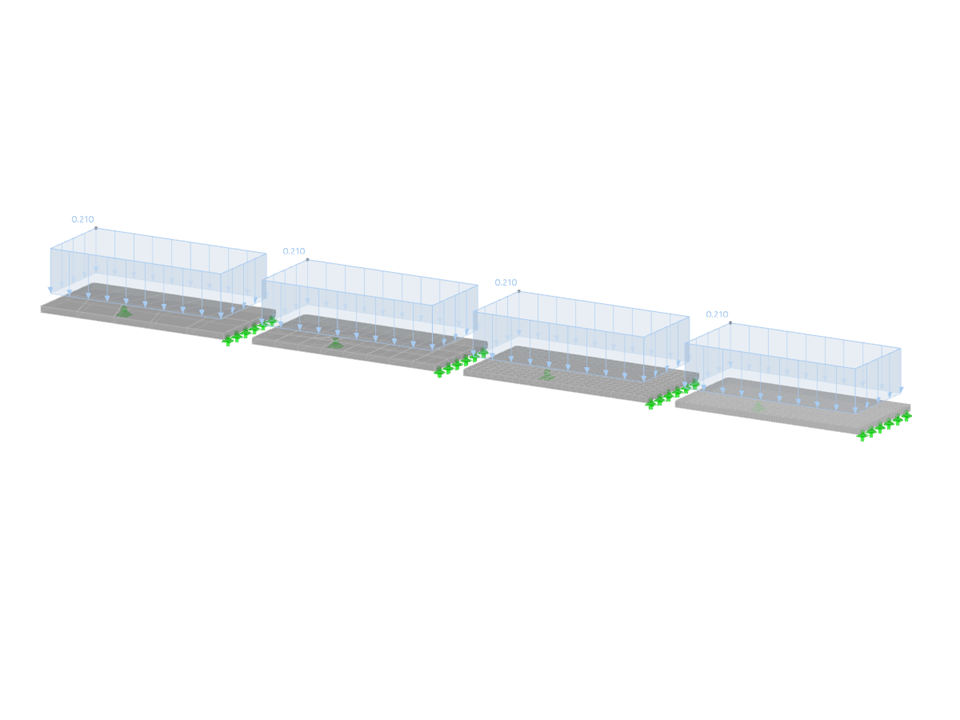

Podpora węzła osobliwości
Liczba węzłów | 20 |
Liczba linii | 16 |
Liczba prętów | 0 |
Liczba powierzchni | 4 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 133,770 t |
Wymiary (metryczne) | 43,586 x 0,000 x 4,877 m |
Wymiary (imperialne) | 143 x 0 x 16 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
