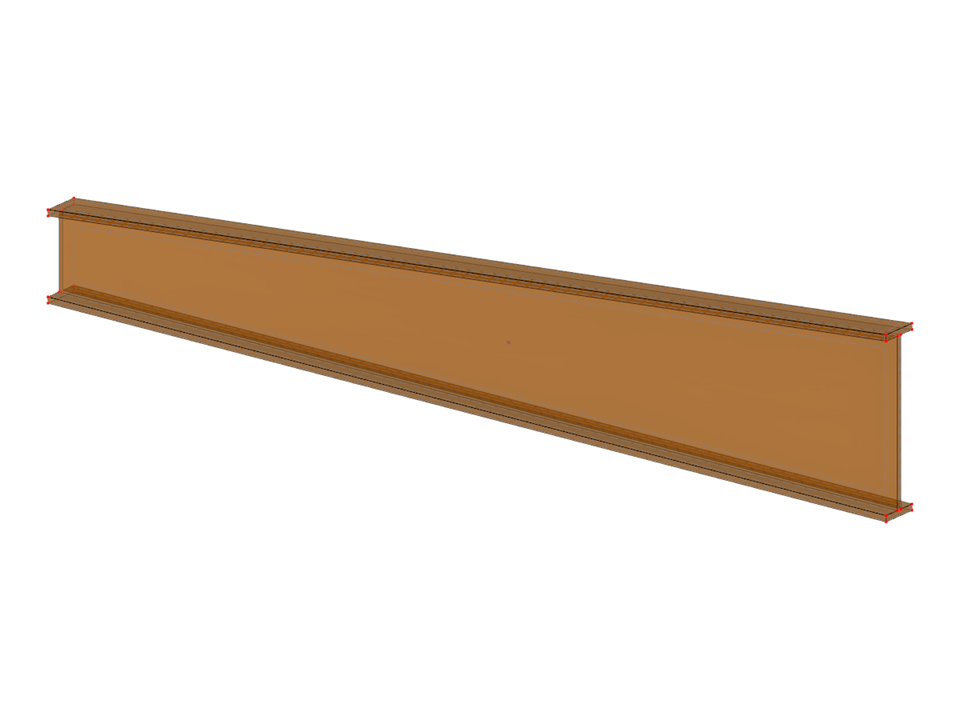

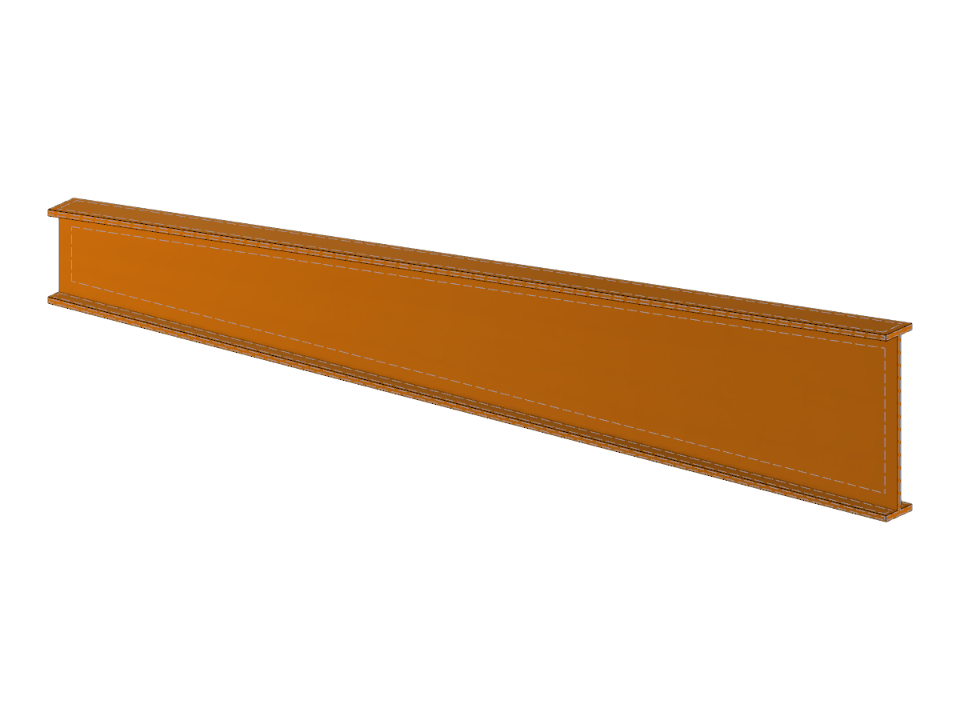

FBG004-a | Dwuteownik
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 24 |
| Liczba linii | 36 |
| Liczba prętów | 0 |
| Liczba powierzchni | 14 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,274 t |
| Wymiary (metryczne) | 7,500 x 1,500 x 0,400 m |
| Wymiary (imperialne) | 24.61 x 4.92 x 1.31 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
