profilé en I | linéairement | Demi
Total
Cette page a reçu 0 évaluations des utilisateurs.
| 5 étoiles | ||
| 4 étoiles | ||
| 3 étoiles | ||
| 2 étoiles | ||
| 1 étoile |

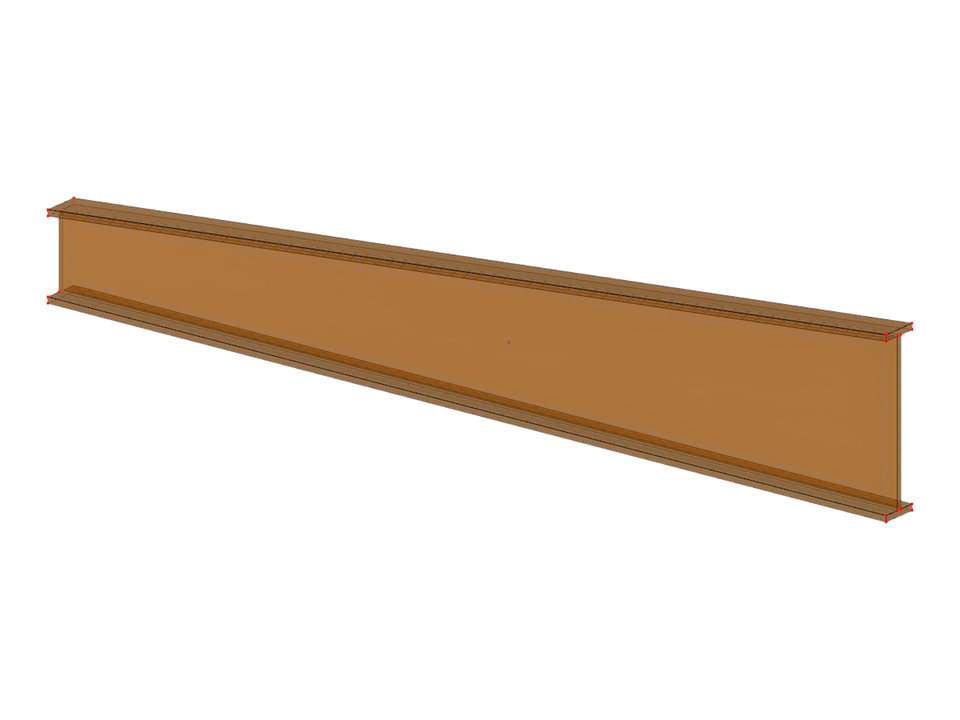

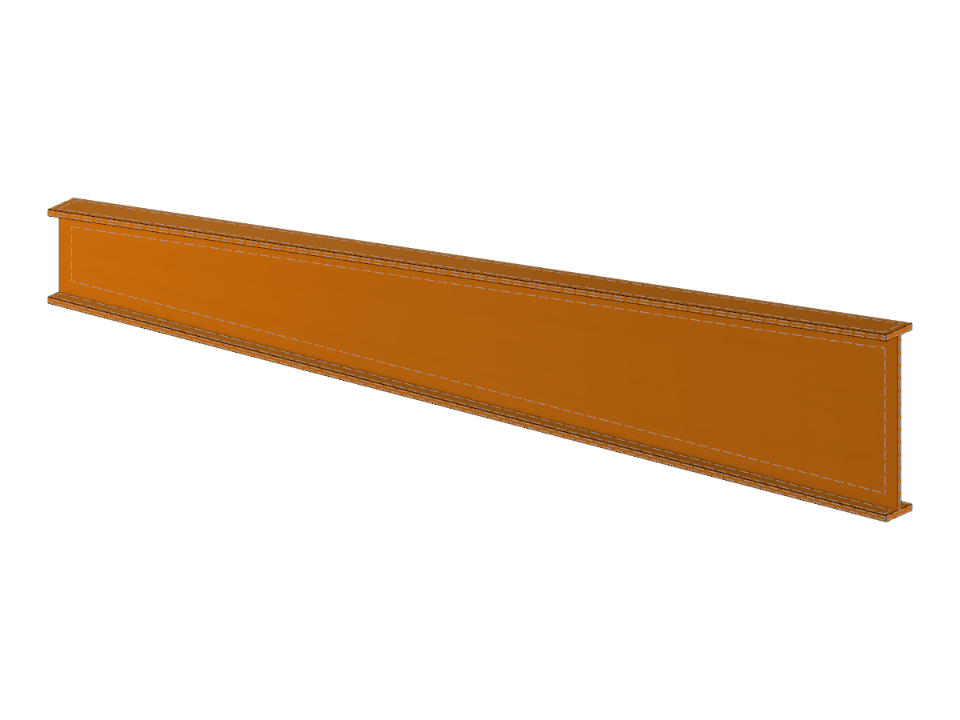

FBG004-a | profilé en I
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 24 |
| Nombre de lignes | 36 |
| Nombre de barres | 0 |
| Nombre de surfaces | 14 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,274 t |
| Dimensions (métrique) | 7,500 x 1,500 x 0,400 m |
| Dimensions (impériales) | 24.61 x 4.92 x 1.31 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
