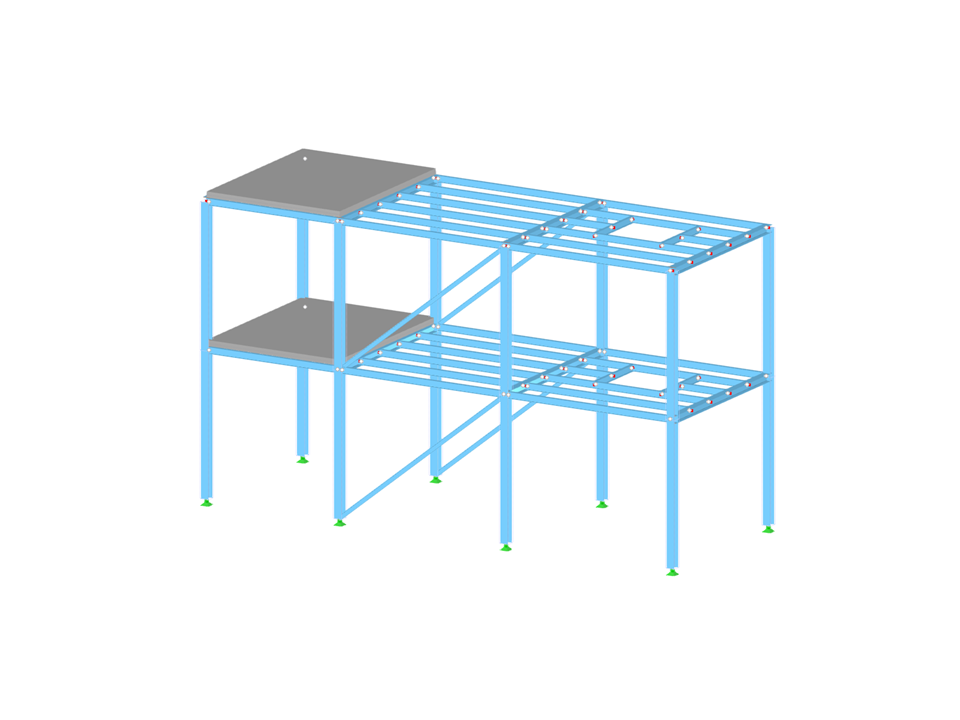

Ta stalowa konstrukcja stanowi przykład szkoleniowy.
Model wykorzystany w
Konstrukcja stalowa
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 60 |
Liczba linii | 98 |
Liczba prętów | 98 |
Liczba powierzchni | 2 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 7 |
Ilość KO | 2 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 24,312 t |
Wymiary (metryczne) | 14,000 x 8,000 x 5,000 m |
Wymiary (imperialne) | 45.93 x 26.25 x 16.4 feet |
