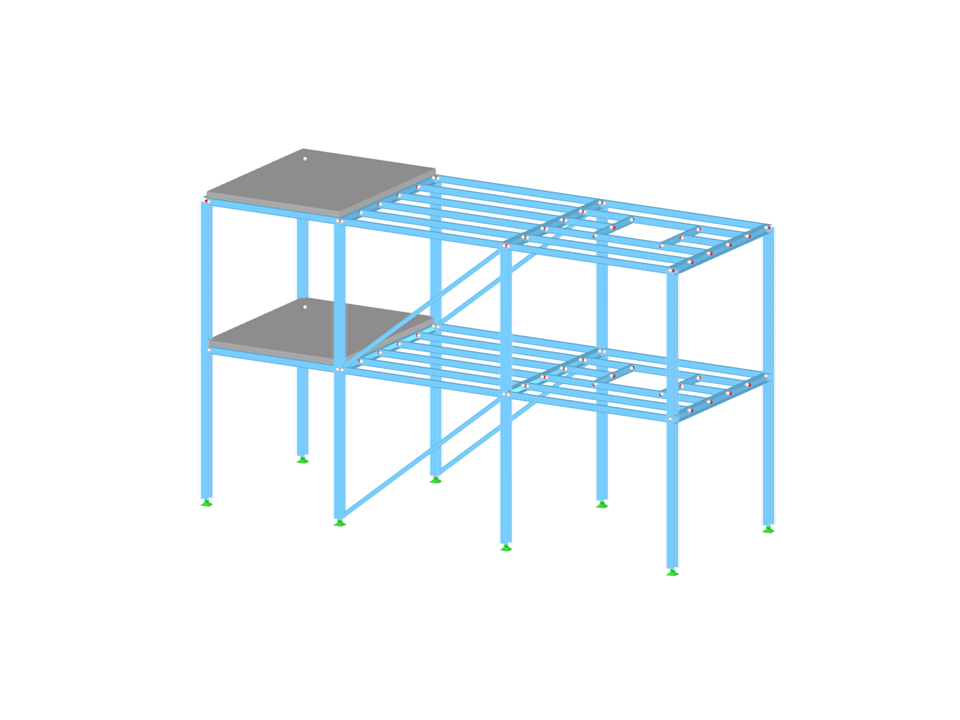

Questa struttura in acciaio è un esempio di addestramento.
Modello utilizzato in
Struttura in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 60 |
Numero di linee | 98 |
Numero di aste | 98 |
Numero di superfici | 2 |
Numero di solidi | 0 |
Numero di casi di carico | 7 |
Nr. di combinazioni di carico | 2 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 24,312 t |
Dimensioni (metriche) | 14,000 x 8,000 x 5,000 m |
Dimensioni (imperiali) | 45.93 x 26.25 x 16.4 feet |
![KB 001801 | Accesso ai risultati FSM](/it/webimage/039828/3500358/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
Per essere in grado di valutare l'influenza dei fenomeni di stabilità locale dei componenti strutturali snelli, RFEM 6 ed RSTAB 9 offrono la possibilità di eseguire un'analisi del carico critico lineare a livello di sezione trasversale. Il seguente articolo spiega le basi del calcolo e l'interpretazione dei risultati.
![Trave di legno](/it/webimage/040675/3517395/1_MODEL.png?mw=512&hash=1b2b98d7f5da3b1e31bac986826dfc11fa287bb9)
Per la verifica di stabilità delle aste utilizzando il metodo dell'asta equivalente, è necessario definire le lunghezze di instabilità efficaci o flesso-torsionale al fine di determinare un carico critico per rottura per stabilità. In questo articolo viene presentata una funzione specifica di RFEM 6, mediante la quale è possibile assegnare un'eccentricità ai vincoli esterni del nodo e quindi influenzare la determinazione del momento flettente critico considerato nell'analisi di stabilità.
![Impostazioni dell'analisi statica](/it/webimage/039009/3477713/Figure_01.png?mw=512&hash=bfcfd92f06e41655b30a9d335513d871920a118b)
Il metodo CSA S16:19 Effetti di stabilità nell'analisi elastica nell'allegato O.2 è un'opzione alternativa al metodo di analisi di stabilità semplificato nella clausola 8.4.3. Questo articolo descriverà i requisiti dell'allegato O.2 e l'applicazione in RFEM 6.
![KB 001759 | Considerazione degli effetti del secondo ordine in RFEM 6 e RSTAB 9](/it/webimage/034042/3377316/2022-09-08_14-32-04.png?mw=512&hash=f234df60c72ad9e85c0f1a2210bf9dc0cede3bda)
Considerazione di effetti del 2° ordine p-δ in RFEM 6 e RSTAB 9
![Add-on "Giunti acciaio per RFEM 6" | Libreria dei componenti](/it/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosi tipi di componenti, come piastre di base e di estremità, angolari, piastre d'anima, piastre di rinforzo, irrigidimenti, rastremazioni o nervature per un facile input di situazioni di collegamento tipiche
- Componenti di base universalmente applicabili (come piastre, saldature, bulloni, piani ausiliari) per la modellazione di situazioni di collegamento complesse
- Visualizzazione grafica della geometria del collegamento con aggiornamento dinamico durante l'input
- Ampia gamma di forme di sezioni trasversali: Sezioni a I, sezioni a U, angolari, sezioni a T, sezioni cave, sezioni trasversali composte e sezioni a parete sottile
- Libreria nel Dlubal Center con un gran numero di collegamenti a template lato programma, inclusi template definiti dall'utente
- Adattamento automatico della geometria del collegamento in base alla disposizione relativa dei componenti tra loro, anche in caso di successiva modifica dei componenti strutturali
![Caratteristica 002820 | Deformazione plastica limite per le saldature](/it/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Nella configurazione ultima per la verifica del giunto acciaio, si ha la possibilità di modificare la deformazione plastica ultima per le saldature.
![Componente "Piastra di base"](/it/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Il componente "Piastra di base" consente di progettare collegamenti della piastra di base con tirafondi gettati in opera. In questo caso, vengono analizzati piastre, saldature, ancoraggi e interazione acciaio-calcestruzzo.
![Caratteristica 002807 | Visualizzazione 3D dei risultati FSM](/it/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
Nella finestra di dialogo "Modifica sezione", è possibile visualizzare le forme di instabilità del metodo a strisce finite (FSM) come un grafico 3D.
