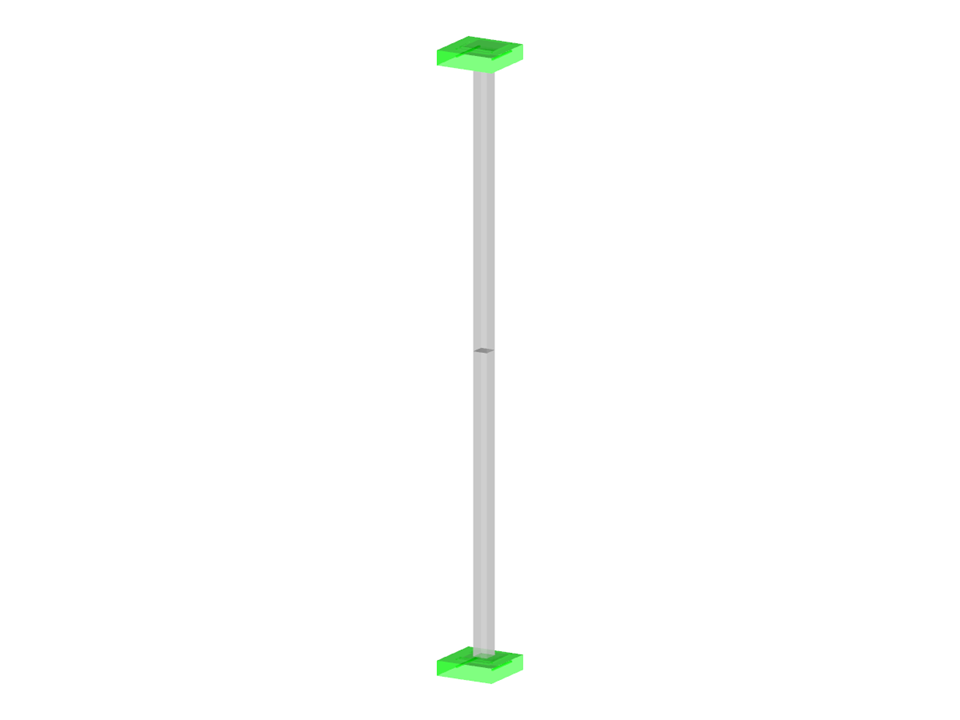

Przykład weryfikacyjny 0008 | 8
Liczba węzłów | 6 |
Liczba linii | 7 |
Liczba powierzchni | 2 |
Ilość przypadków obciążenia | 2 |
Wymiary (metryczne) | 0,336 x 0,336 x 2,336 m |
Wymiary (imperialne) | 1.1 x 1.1 x 7.66 feet |
Wersja programu | 5.28.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
