Tutaj można pobrać model konstrukcji stalowej/żelbetowej z imperfekcjami i otworzyć go w programie RFEM.
Model ten zostanie wykorzystany podczas bezpłatnego webinarium "Nowe funkcje w RFEM 6 i RSTAB 9", które odbędzie się 15 października 2021 r. (13 października 2021 r., W języku niemieckim).
Model wykorzystany w

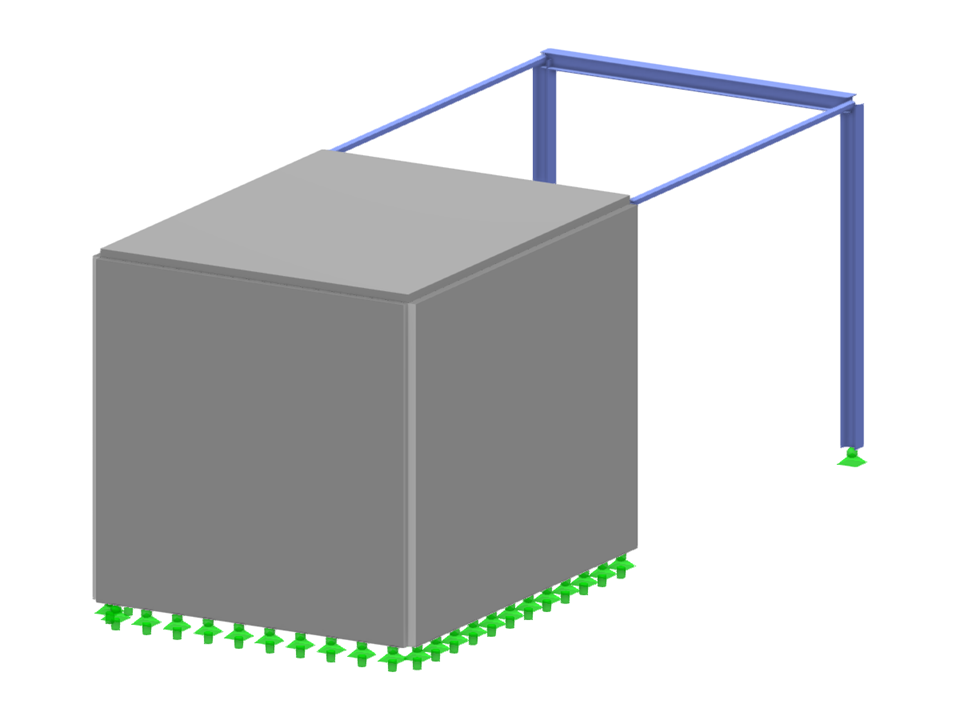

Konstrukcja stalowa/żelbetowa z imperfekcjami
| Liczba węzłów | 12 |
| Liczba linii | 16 |
| Liczba prętów | 5 |
| Liczba powierzchni | 4 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 42 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 38,570 t |
| Wymiary (metryczne) | 4,000 x 4,000 x 10,000 m |
| Wymiary (imperialne) | 13.12 x 13.12 x 32.81 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
