Descargue el modelo de una estructura de acero/hormigón armado con imperfecciones aquí y ábralo con el software RFEM de análisis por elementos finitos.
Este modelo se utilizó en el seminario web gratuito "Nuevas características en RFEM 6 y RSTAB 9" el 15 de octubre de 2021 (13 de octubre de 2021 en alemán).
Modelo utilizado en

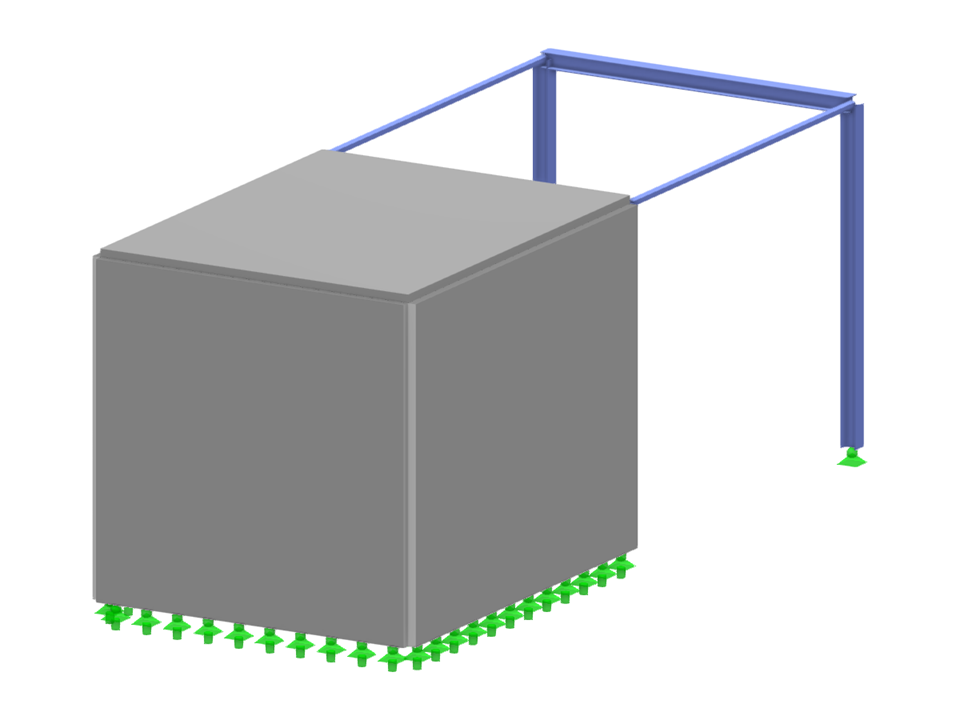

Estructura de acero/hormigón armado con imperfecciones
| Número de nudos | 12 |
| Número de líneas | 16 |
| Número de barras | 5 |
| Número de superficies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 42 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 38.570 t |
| Dimensiones (métricas) | 4,000 x 4,000 x 10,000 m |
| Dimensiones (imperiales) | 13.12 x 13.12 x 32.81 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
