Model stworzony przez zespół techniczny Dlubal Latam. Model może być również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rfs). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w sekcji Krótki tutorial wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.

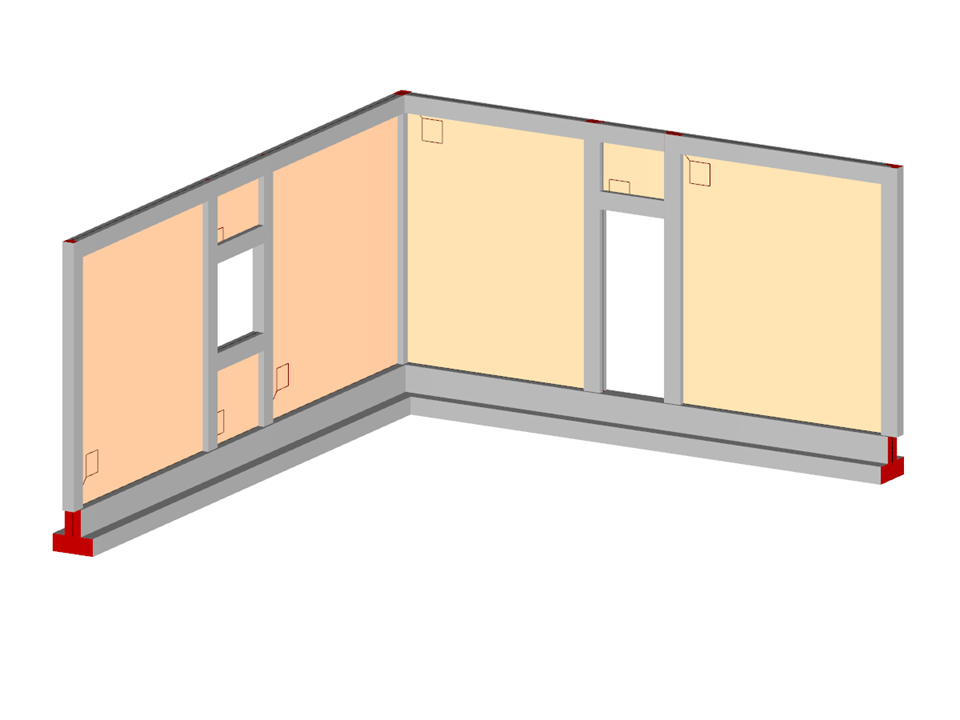

Ściana murowana o zmiennym kącie z otworami
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 20 |
Liczba linii | 28 |
Liczba prętów | 22 |
Liczba powierzchni | 7 |
Ciężar całkowity | 12,167 t |
Wymiary (metryczne) | 6,100 x 7,100 x 3,306 m |
Wymiary (imperialne) | 20.01 x 23.29 x 10.85 feet |
Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
