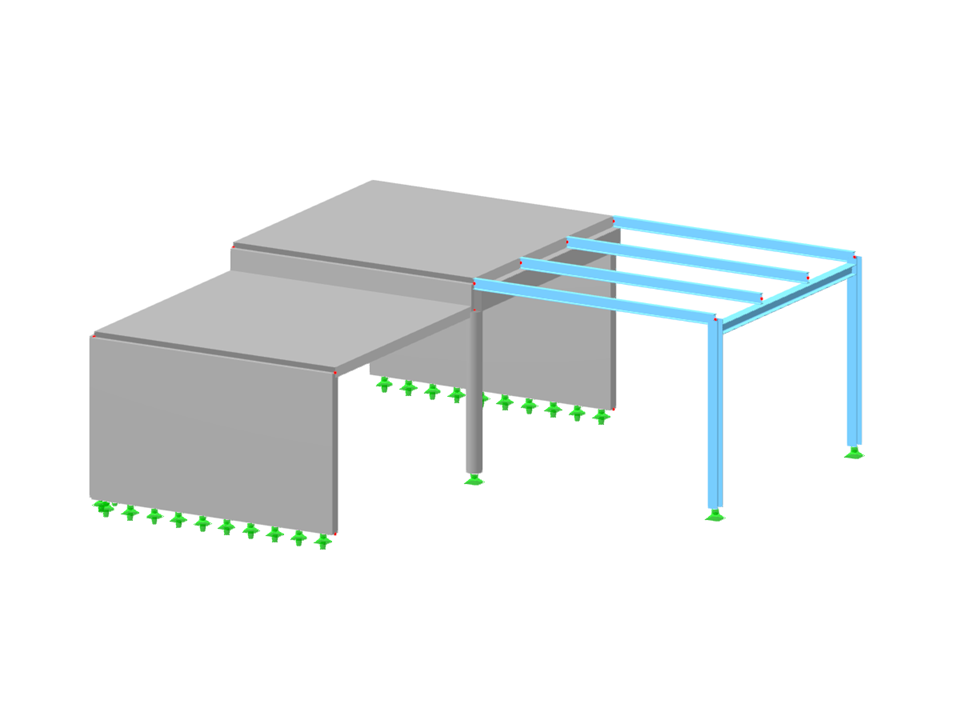

Konstrukcja betonowa z przymocowaną stalową platformą
Konstrukcja betonowa i stalowa
Liczba węzłów | 22 |
Liczba linii | 26 |
Liczba prętów | 9 |
Liczba powierzchni | 6 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 8 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 52,976 t |
Wymiary (metryczne) | 10,000 x 3,500 x 10,000 m |
Wymiary (imperialne) | 32.81 x 11.48 x 32.81 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
