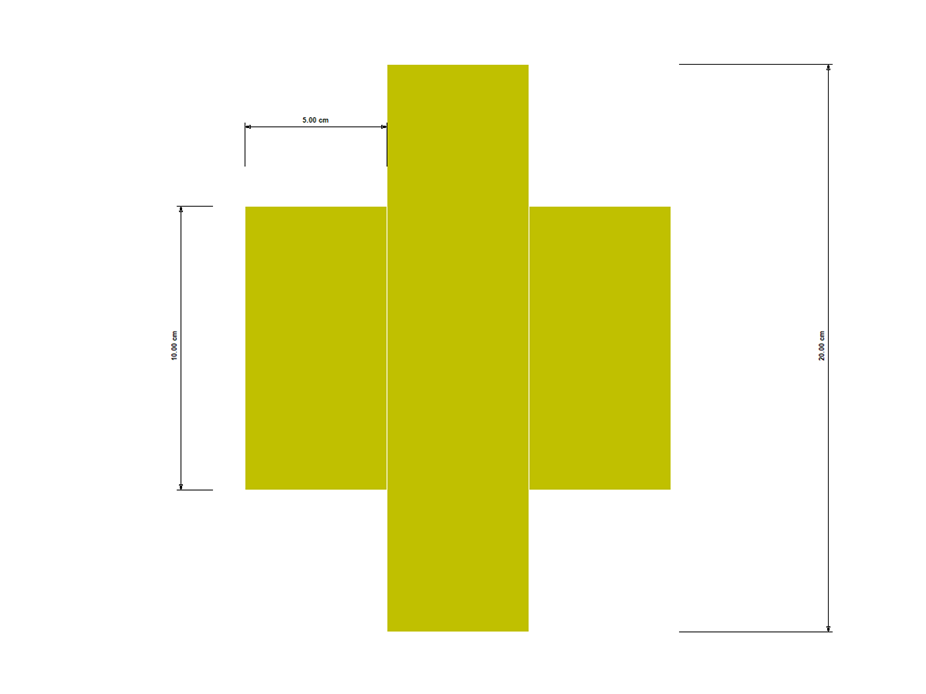

Masywny przekrój drewniany prostokątny z 2 ciągłymi nakładkami.
Masywny przekrój wieloelementowy
Liczba węzłów | 3 |
Liczba powierzchni | 13 |
Ilość brył | 14 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
![Model drewnianej sceny](/pl/webimage/039775/3498806/001819-01.png?mw=512&hash=e7f172e7dfaca53a2d2d7f5bdda41008f4f1c03d)
![Drewniana belka klinowa](/pl/webimage/026239/3296160/1._The_Model.png?mw=512&hash=c10083e9da24ade1636f3a73bae2c6b1bef125b0)
![Wynikające z tego odkształcenie w programie RSTAB](/pl/webimage/010325/3043706/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Warianty wyświetlania wartości wyników](/pl/webimage/010258/3042976/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Element 002785 | Obliczanie odporności ogniowej powierzchni dla EN 1995 i SIA 265](/pl/webimage/047506/3712111/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
![Cecha 002633 | Elementy zbrojenia na ściskanie poprzeczne dla podpór obliczeniowych](/pl/webimage/041369/3589958/en_us_img.png?mw=512&hash=9fcc50f3b64f46da748c76cc28b27d160e88921d)
Czy wiecie, że...? W podporach obliczeniowych można teraz zdefiniować śruby z pełnym gwintem jako poprzeczne elementy wzmacniające ściskanie dla obliczenia "Ściskania w poprzek włókien". Śruby są sprawdzane pod kątem wciśnięcia i wyboczenia.
Dodatkowo sprawdzana jest nośność na ścinanie w płaszczyźnie wierzchołka śruby. Kąt rozłożenia obciążenia można uwzględnić liniowo poniżej 45° lub nieliniowo (zgodnie z Bejtka, I. (2005). Verstärkung von Bauteilen aus holz mit vollgewindeschrauben. KIT Scientific Publishing.
![Cecha 002606 | Wymiarowanie prętów z drewna klejonego warstwowo (FSH) zgodnie z EN 1995-1-1](/pl/webimage/040953/3523780/FSH.png?mw=512&hash=4b93111c74d74c6486e65b6aced8d59542e75cf0)
W programach RFEM i RSTAB można wymiarować pręty przy użyciu materiału typu "Fornir klejony warstwowo". Dostępni są następujący producenci:
- Pollmeier (Baubuche)
- Metsä (kerto LVL)
- STEICO
- Stora Enso
W konfiguracji stanu granicznego nośności można uwzględnić współczynniki wytrzymałości w celu zwiększenia wytrzymałości. Niezależnie od tego współczynniki zmniejszające wytrzymałości są uwzględniane automatycznie. Wypróbuj teraz!
Przejdź do filmu![Element 002556 | Wymiarowanie drewnianych powierzchni ortotropowych i drewna klejonego krzyżowo (CLT)](/pl/webimage/036658/3452016/36658_EN.png?mw=512&hash=f04d94325bc6275728b77f8610a93429bf528609)
Rozszerzenie Projektowanie konstrukcji drewnianych dla RFEM umożliwia wymiarowanie prętów i powierzchni zgodnie z Eurokodem 5, SIA 265 (norma szwajcarska), CSA O86 (norma kanadyjska) lub ANSI/AWC NDS (norma amerykańska), np. drewno klejone krzyżowo, drewno klejone warstwowo, drewno iglaste, materiały drewnopochodne itp.
Przejdź do filmu
