Plik do pobrania zawiera sparametryzowany model zapisany jako blok (plik typu *.rfs lub *.rf6). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w krótkim tutorialu wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.

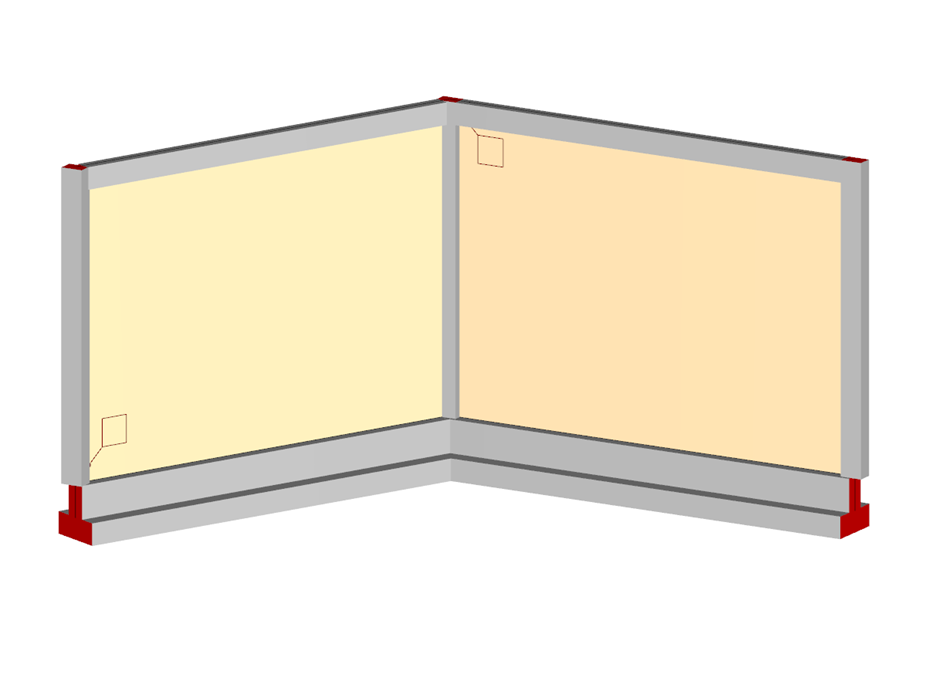

Murowana ściana narożna
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 6 |
Liczba linii | 7 |
Liczba prętów | 7 |
Liczba powierzchni | 2 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 0 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 6,318 t |
Wymiary (metryczne) | 5,648 x 2,800 x 3,535 m |
Wymiary (imperialne) | 18.53 x 9.19 x 11.6 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
![Murowany budynek mieszkalny](/pl/webimage/034877/3397366/EN_1.jpg?mw=512&hash=260f0b94692c0df1052c0bd3f9a8f4f98fea69b7)
![Konstrukcja pokazana jako przykład](/pl/webimage/031198/3304005/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
![Aktywacja norm dla kreatorów obciążeń](/pl/webimage/027834/3218759/1._en.png?mw=512&hash=16f860c38686e034dadab441d2334987f3d4ab85)
![Zbrojenie wymagane dla rozkładu pręta i osiowej ściany](/pl/webimage/008803/834109/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Model materiałowy Mur ortotropowy 2D](/pl/webimage/007230/1760626/MW_orthotrop.png?mw=512&hash=52f74dae32df11dad7bf88bb38a83a91dd636f02)
Model materiałowy Ortotropowy mur 2D jest modelem sprężysto-plastyczym, umożliwiającym dodatkowo zjawisko "zmiękczenia" materiału, który może być różne w lokalnym kierunku x i y powierzchni. Ten model materiałowy jest odpowiedni dla niezbrojonych ścian murowanych, obciążonych głównie w płaszczyźnie.
