Plik do pobrania zawiera sparametryzowany model zapisany jako blok (plik typu *.rfs lub *.rf6). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w krótkim tutorialu wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.

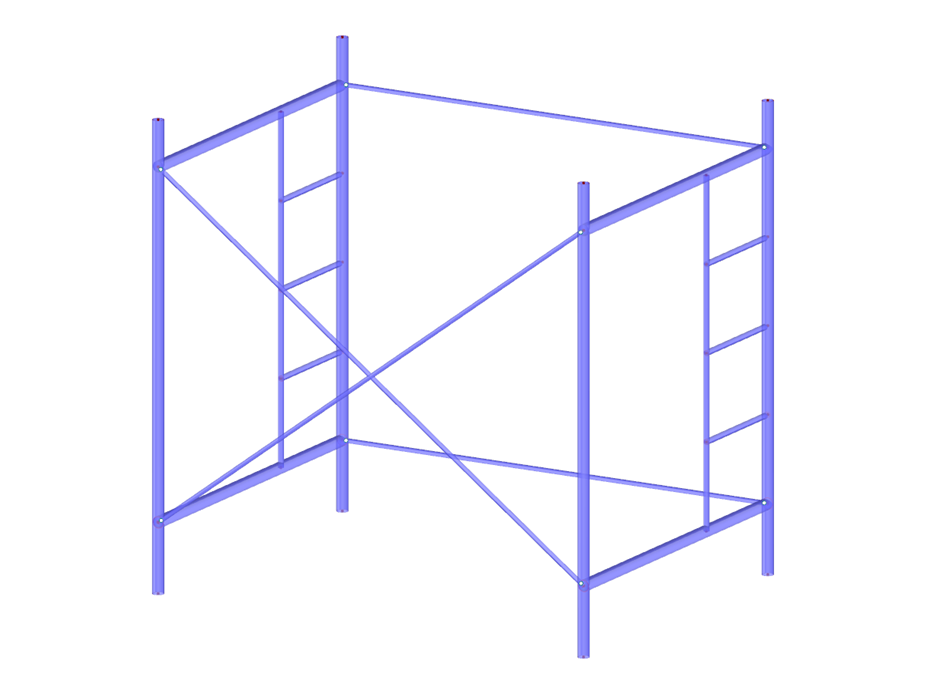

Rusztowanie rurowe
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 32 |
Liczba linii | 20 |
Liczba prętów | 20 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 4 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 0,056 t |
Wymiary (metryczne) | 2,000 x 2,000 x 1,500 m |
Wymiary (imperialne) | 6.56 x 6.56 x 4.92 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
