Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rfs o *.rf6). Per ulteriori informazioni sui modelli parametrizzati e sui blocchi, vedere il breve video tutorial - SVT 010 | Creazione e importazione di blocchi - vedere il collegamento seguente.
Il modello è stato creato dal team tecnico di Dlubal Latam.

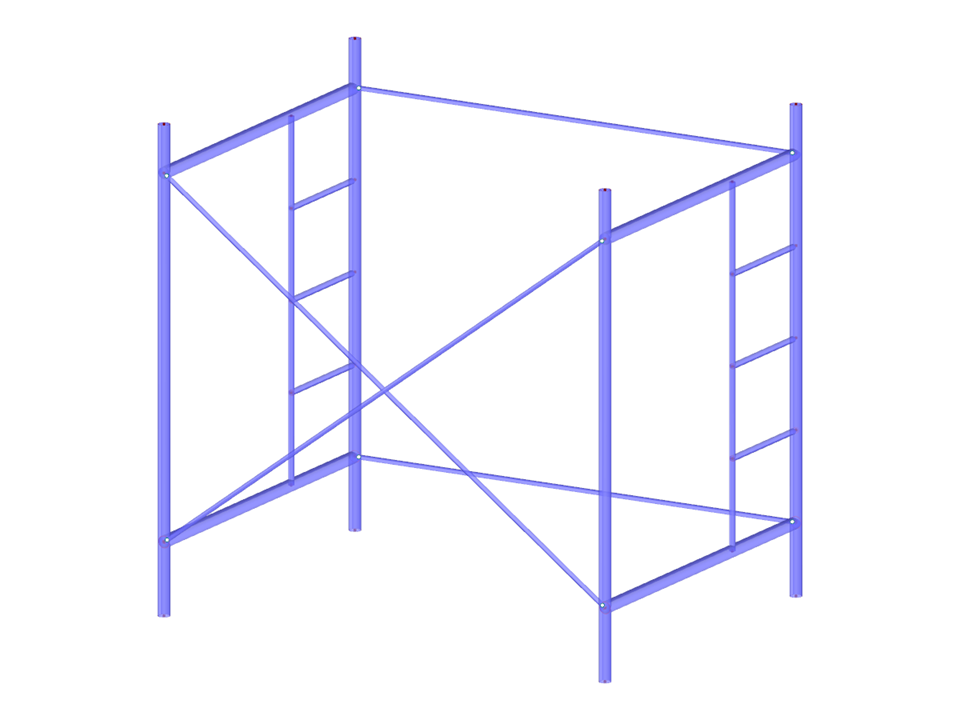

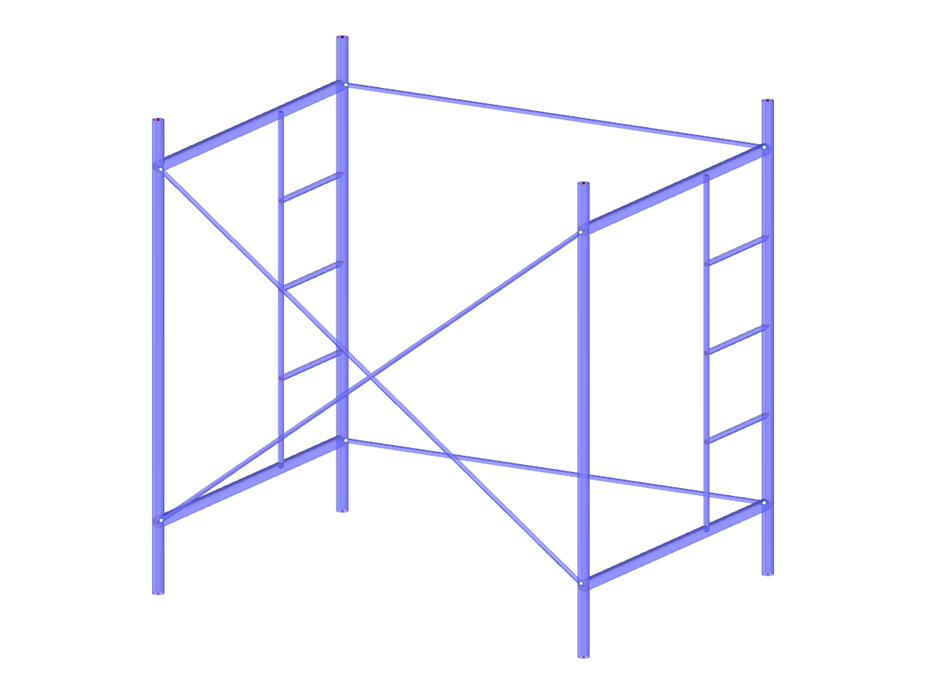

Ponteggio tubolare
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 32 |
Numero di linee | 20 |
Numero di aste | 20 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 2 |
Nr. di combinazioni di carico | 4 |
Nr. di combinazioni di risultati | 2 |
Peso totale | 0,056 t |
Dimensioni (metriche) | 2.000 x 2.000 x 1.500 m |
Dimensioni (imperiali) | 6.56 x 6.56 x 4.92 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
