Plik do pobrania zawiera sparametryzowany model zapisany jako blok (plik typu *.rfs lub *.rf6). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w krótkim tutorialu wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.

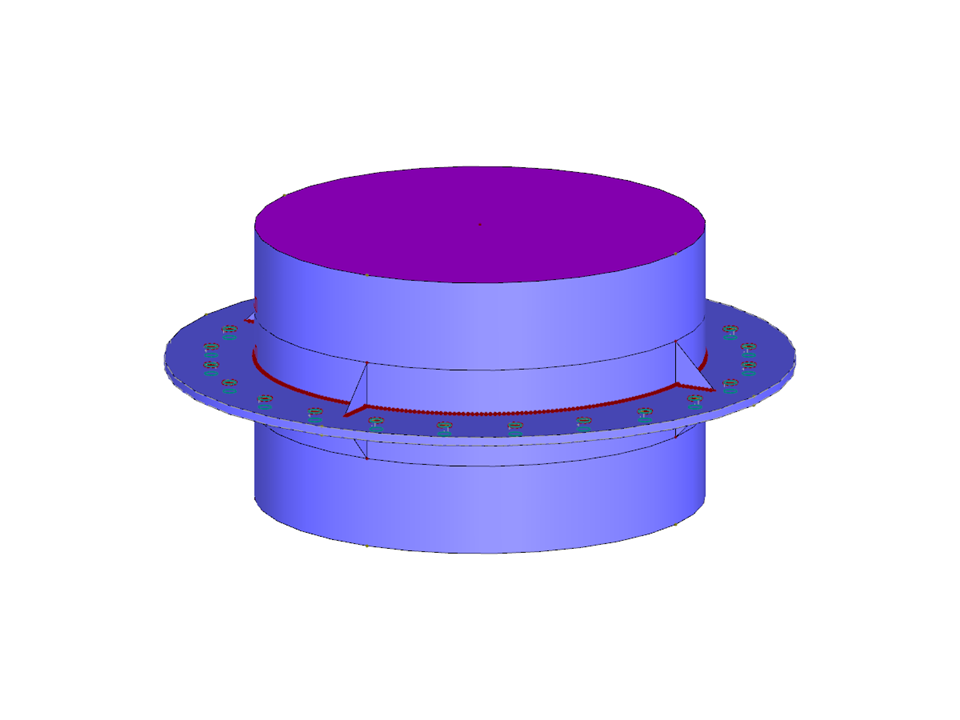

Połączenie z monopostem
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 128 |
Liczba linii | 131 |
Liczba prętów | 24 |
Liczba powierzchni | 89 |
Ilość brył | 1 |
Ilość przypadków obciążenia | 0 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,398 t |
Wymiary (metryczne) | 1,400 x 0,620 x 1,400 m |
Wymiary (imperialne) | 4.59 x 2.03 x 4.59 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
