Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rfs). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w krótkim tutorialu wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.

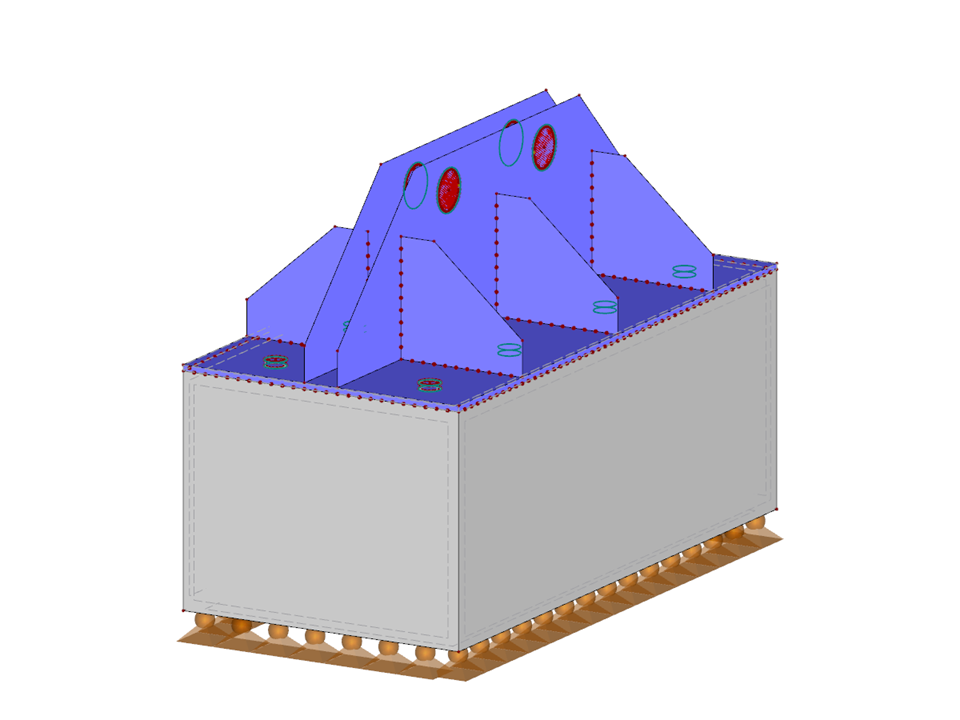

Połączenie przegubowe
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 134 |
Liczba linii | 100 |
Liczba prętów | 10 |
Liczba powierzchni | 47 |
Ilość brył | 2 |
Ilość przypadków obciążenia | 0 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,080 t |
Wymiary (metryczne) | 0,250 x 0,350 x 0,500 m |
Wymiary (imperialne) | 0.82 x 1.15 x 1.64 feet |
