Collegium Academicum - Akademik w Heidelbergu, Niemcy
Obliczenia konstrukcyjne:
PIRMIN JUNG
www.pirminjung.de

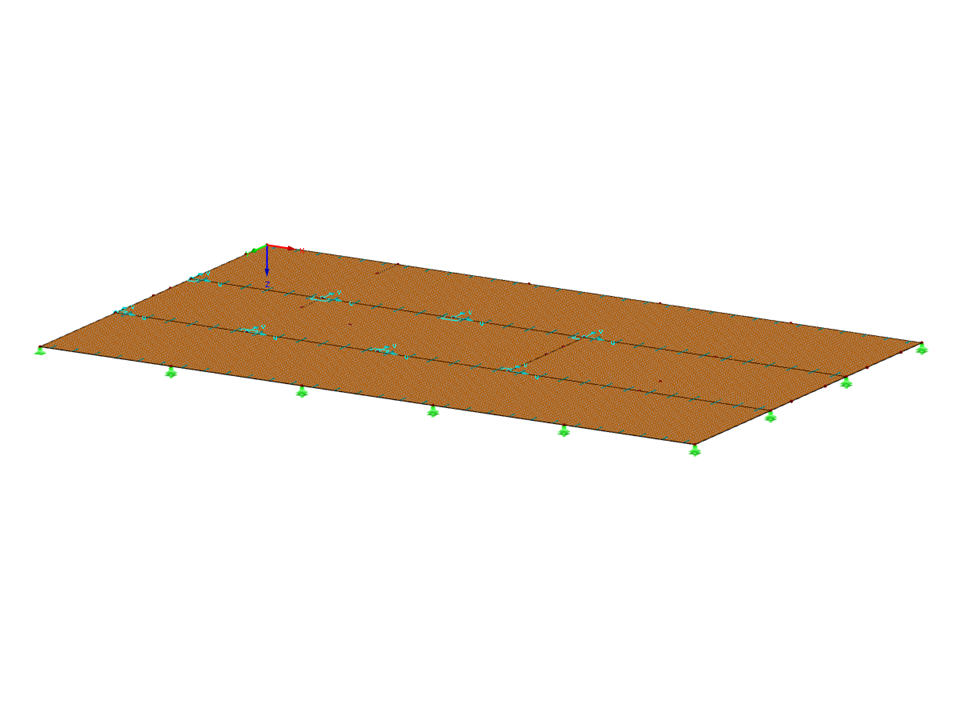

płyta z drewna klejonego krzyżowo
Liczba węzłów | 37 |
Liczba linii | 38 |
Liczba powierzchni | 4 |
Ilość przypadków obciążenia | 11 |
Ilość KO | 9 |
Liczba kombinacji wyników | 1 |
Ciężar całkowity | 15,138 t |
Wymiary (metryczne) | 14,682 x 8,882 x 0,182 m |
Wymiary (imperialne) | 48.17 x 29.14 x 0.6 feet |
Wersja programu | 5.25.01 |
![Modelowanie konstrukcji z drewna klejonego krzyżowo](/pl/webimage/010395/2425243/01-pl-png-png.png?mw=512&hash=34d24408613b562e2102bffb5e929ea8fbd7718e)
![Modellierung von Brettsperrholzkonstruktionen Verbindung](/pl/webimage/010412/2425398/01-pl-png-png.png?mw=512&hash=34d24408613b562e2102bffb5e929ea8fbd7718e)
![Kolory i tekstury zdefiniowane przez użytkownika dla kompozycji warstw](/pl/webimage/014896/2965235/GUI_eng.png?mw=512&hash=6800d93b7e9865571fd2473f030823f534f24ad0)
![Wykres wyników w przekrojach](/pl/webimage/014898/2964563/GUI_eng.png?mw=512&hash=6800d93b7e9865571fd2473f030823f534f24ad0)
![Funkcja 002824 | Materiał OSB dla USA i Kanady](/pl/webimage/050460/3889342/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
![Element 002792 | Drewniany element panelowy](/pl/webimage/048109/3767848/2024-03-14_13-56-20.png?mw=512&hash=c2c60498cb42f6ae62fb1ccfea4928bacda0d865)
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia. Typ grubości płyty bel jest definiowany za pomocą rozszerzenia Powierzchnie wielowarstwowe.
„Panel belkowy” ma następujące zalety:
- Możliwe jest jednostronne i dwustronne poszycie
- Automatyczne obliczanie połączenia półsztywnego
- Poszycie z deskowania
- Poszycie spięte klamrami
- Poszycie zdefiniowane przez użytkownika
- Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
- Uwzględnianie otworów za pomocą komórek powierzchni
- Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
- Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako poszycie)
![Element 002785 | Obliczanie odporności ogniowej powierzchni dla EN 1995 i SIA 265](/pl/webimage/047506/3712111/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
![Element 002615 | Konstrukcje nośne z drewna klejonego krzyżowo dla USA, Kanady i Szwajcarii](/pl/webimage/040956/3625029/MicrosoftTeams-image_(3).png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
