Nowy kampus w Arlesheim w Szwajcarii
Obliczenia konstrukcyjne:
Gruner AG
Basel, Szwajcaria
www.gruner.ch

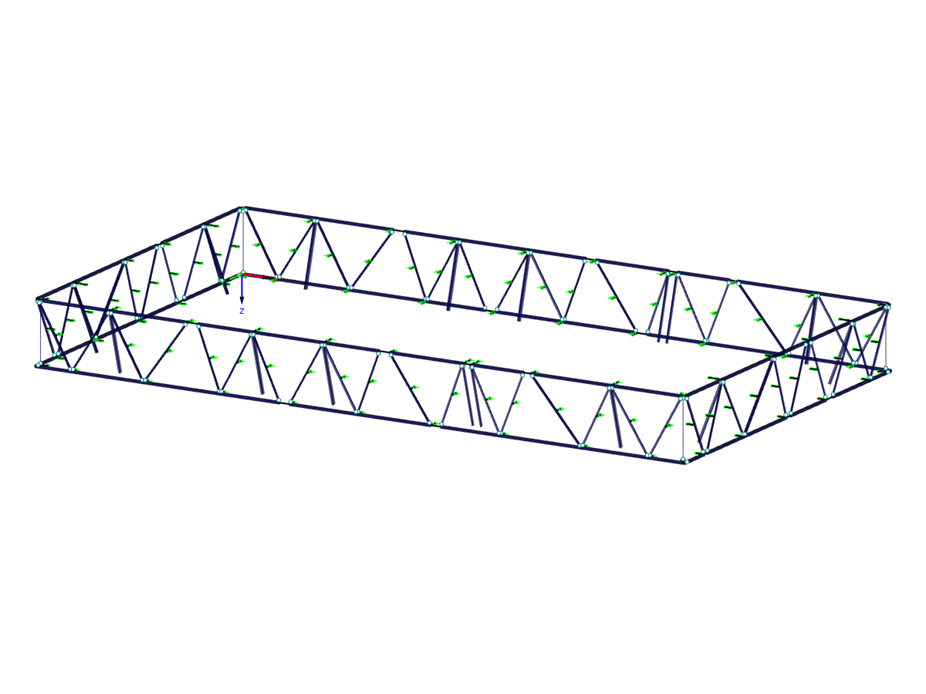

Kratownice stalowe do fasad
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 416 |
Liczba prętów | 476 |
Ilość przypadków obciążenia | 9 |
Ilość KO | 23 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 279,988 t |
Wymiary (metryczne) | 100,800 x 55,500 x 9,780 m |
Wymiary (imperialne) | 330.71 x 182.09 x 32.09 feet |
Wersja programu | 8.25.01 |
