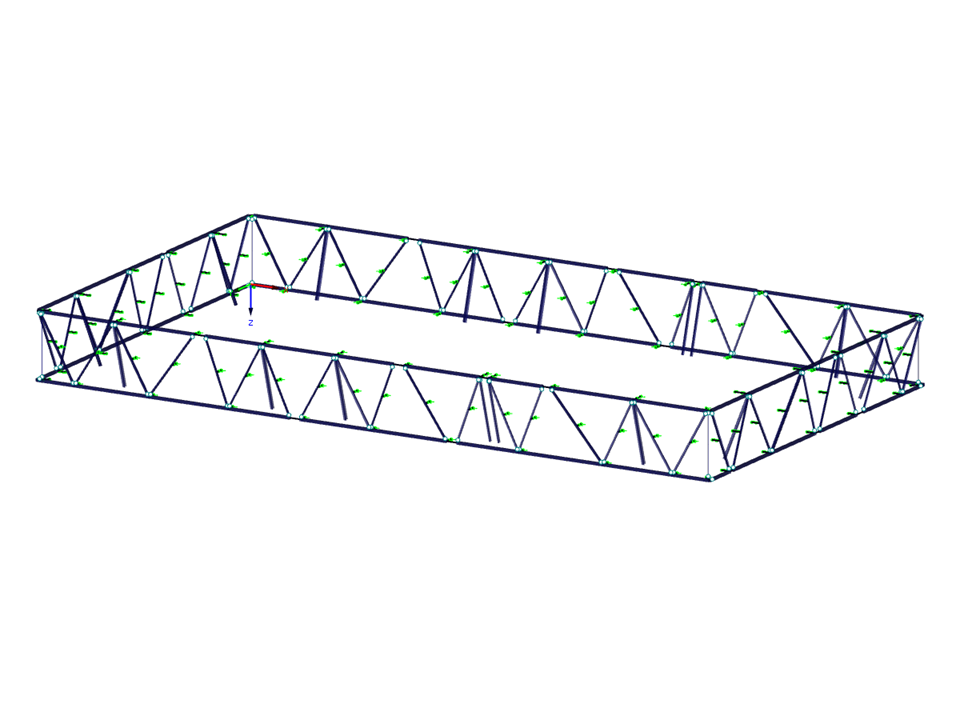

Cerchas de acero para fachadas
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 416 |
| Número de barras | 476 |
| Número de casos de carga | 9 |
| Número de combinaciones de carga | 23 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 279.988 t |
| Dimensiones (métricas) | 100,800 x 55,500 x 9,780 m |
| Dimensiones (imperiales) | 330.71 x 182.09 x 32.09 feet |
| Versión del programa | 8.25.01 |
