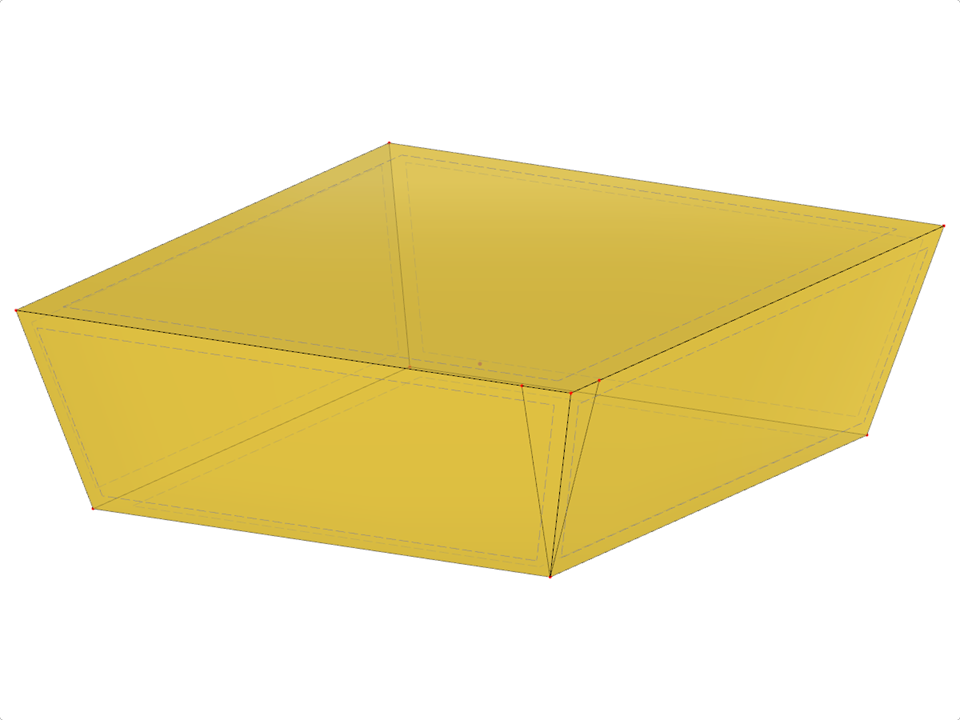

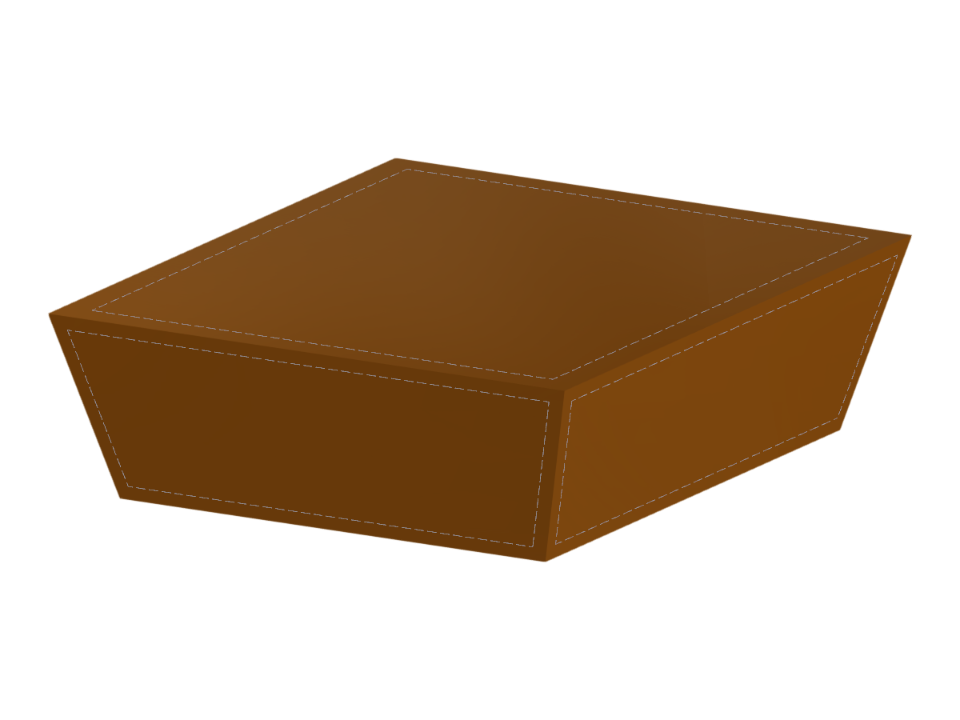

GEO003 | Ostrosłup ścięty odwrócony
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 10 |
Liczba linii | 14 |
Liczba prętów | 0 |
Liczba powierzchni | 6 |
Ilość brył | 1 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 134,228 t |
Wymiary (metryczne) | 6,072 x 2,000 x 7,072 m |
Wymiary (imperialne) | 19.92 x 6.56 x 23.2 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
