Pytanie: Zdefiniowałem obciążenia termiczne, odkształcenia lub wygięcie wstępne. Po zmodyfikowaniu sztywności odkształcenia nie są już prawdopodobne.
Odpowiedź: Domyślnie obciążenia użytkowe są stosowane w programie RSTAB bez uwzględnienia modyfikacji sztywności. Można to zmienić, dezaktywując opcję Obliczenia Perametry pokazaną na rysunku 01.
Jeśli chcesz, aby ta opcja była domyślnie wyłączona w nowych plikach, kliknij przycisk w prawym dolnym rogu.

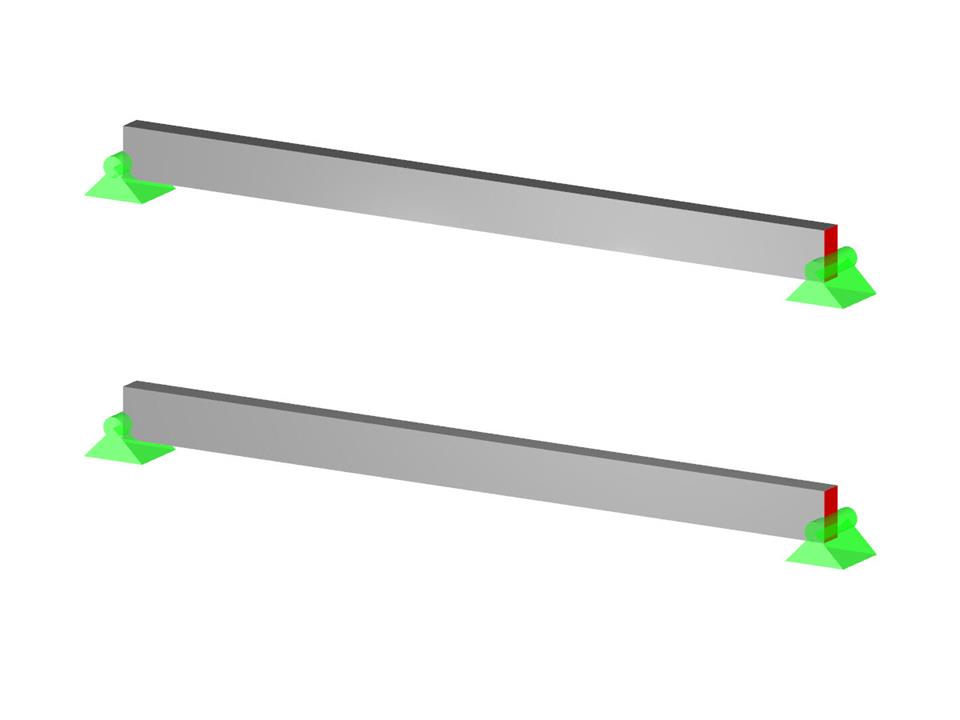

Model wykorzystany w
belka jednoprzęsłowa
| Liczba węzłów | 4 |
| Liczba linii | 2 |
| Liczba prętów | 2 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,400 t |
| Wymiary (metryczne) | 6,000 x 2,000 x 0,000 m |
| Wymiary (imperialne) | 19.69 x 6.56 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
