Pobierz model hali drewnianej i otwórz go w programie RFEM.
Model ten jest używany w dwóch bezpłatnych webinarach:
- „Konstrukcje prętowe i powierzchniowe wykonane z drewna | Część 1: Modelowanie, wprowadzanie obciążenia, kombinatoryka '' przedstawiona w języku niemieckim w dniu 20 kwietnia 2021 r. (4 maja 2021 r., W języku angielskim)
- „Konstrukcje prętowe i powierzchniowe wykonane z drewna | Część 2: Projekt 'zaprezentowany w języku niemieckim w dniu 27 kwietnia 2021 r. (11 maja 2021 r., W języku angielskim)
Model wykorzystany w
- Drewniane konstrukcje belkowe i powierzchniowe | Część 1: Modelowanie, wprowadzanie obciążeń, kombinatoryka
- Drewniane konstrukcje belkowe i powierzchniowe | Część 2 Obliczenia
- Drewniane konstrukcje belkowe i powierzchniowe | Część 1: Modelowanie, wprowadzanie obciążeń, kombinatoryka
- Drewniane konstrukcje belkowe i powierzchniowe | Część 2: Obliczenia

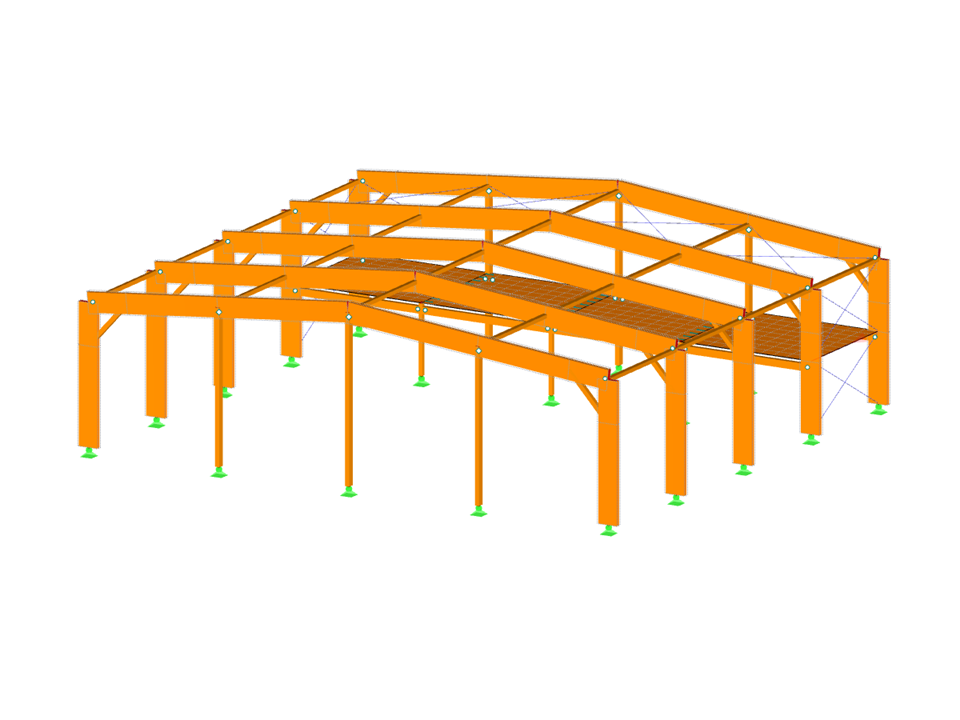

Hala drewniana
| Liczba węzłów | 124 |
| Liczba linii | 143 |
| Liczba prętów | 130 |
| Liczba powierzchni | 1 |
| Ilość przypadków obciążenia | 12 |
| Ilość KO | 172 |
| Liczba kombinacji wyników | 4 |
| Ciężar całkowity | 20,321 t |
| Wymiary (metryczne) | 20,122 x 18,122 x 6,061 m |
| Wymiary (imperialne) | 66.02 x 59.46 x 19.89 feet |
| Wersja programu | 5.26.00 |
