Model ten został wykorzystany do wyjaśnienia, w jaki sposób zapisać wybrane przekroje w różnych grupach ulubionych za pomocą biblioteki przekrojów w programach RFEM 5 i RSTAB 8.
Model wykorzystany w

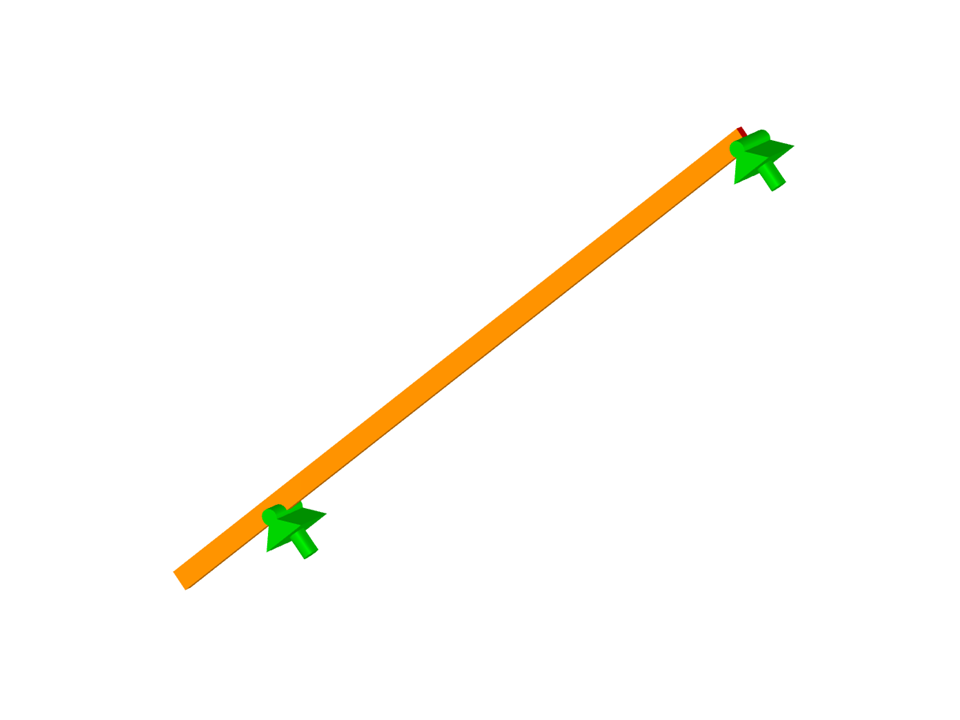

Płatew
| Liczba węzłów | 3 |
| Liczba linii | 2 |
| Liczba prętów | 2 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 5 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,029 t |
| Wymiary (metryczne) | 4,700 x 3,944 x 0,000 m |
| Wymiary (imperialne) | 15.42 x 12.94 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
