Ten model pokazuje na przykładzie płyty betonowej, jak w wyniku modelowania w RFEM mogą pojawić się podwójne lub nakładające się linie. Przedstawia, w jaki sposób za pomocą eksportu do Excela można szybko zidentyfikować i ewentualnie usunąć nakładające się linie. Dołączony obraz (https://www.dlubal.com/de/img/15465) ilustruje reprezentację geometrii linii, w tym nakładanie się. Modelowanie przyczynia się do optymalizacji postprocessingu i usuwania błędów linii.
Model wykorzystany w

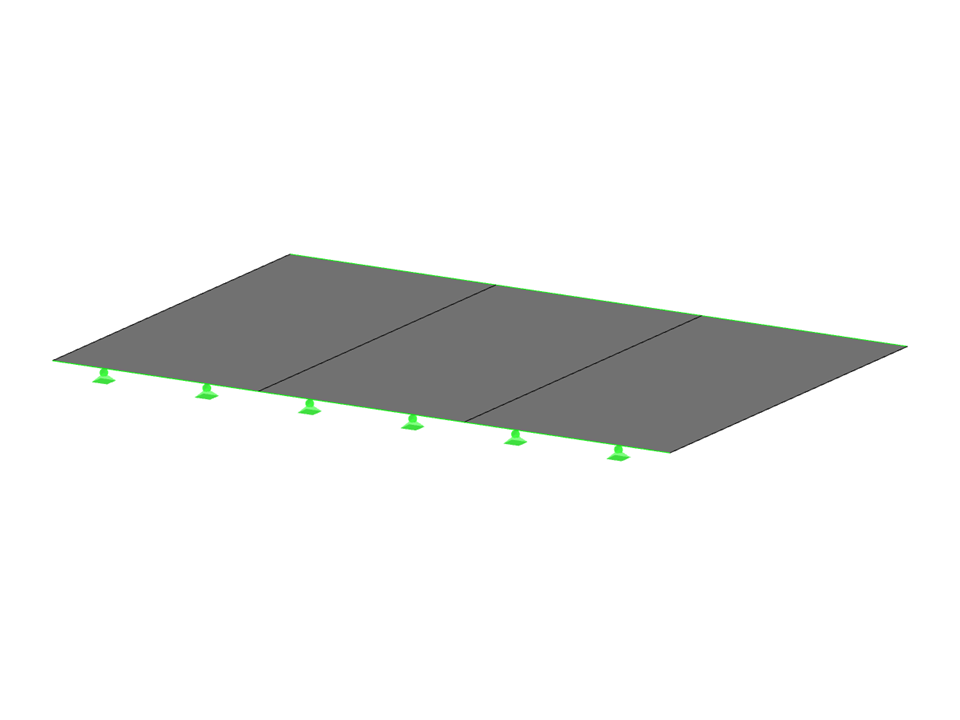

Model płyty betonowej z zakładką linii
| Liczba węzłów | 8 |
| Liczba linii | 12 |
| Liczba powierzchni | 3 |
| Ciężar całkowity | 2,700 t |
| Wymiary (metryczne) | 3,000 x 2,000 x 0,000 m |
| Wymiary (imperialne) | 9.84 x 6.56 x 0 feet |
| Wersja programu | 5.24.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
