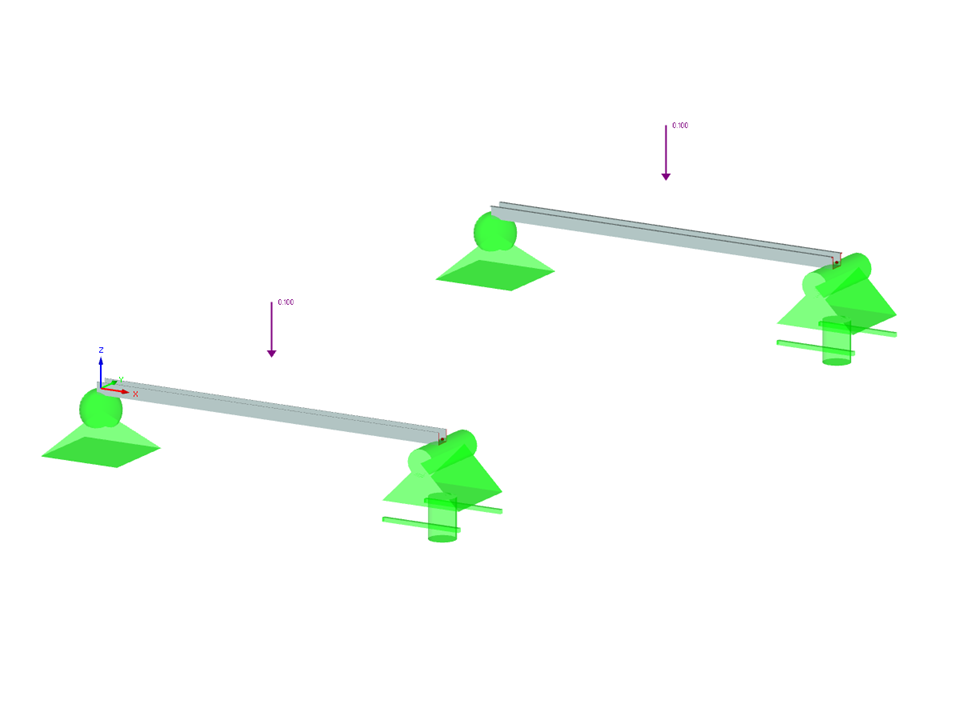

Należy sprawdzić, czy belka o różnych przekrojach wykonana ze stopu 6061-T6 jest odpowiednia do wymaganego obciążenia, zgodnie z Aluminium Design Manual (Podręcznik projektowania konstrukcji aluminiowych) 2015.
Przykład legalizacji 001008 | 6
Liczba węzłów | 4 |
Liczba linii | 2 |
Liczba prętów | 2 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 0,005 t |
Wymiary (metryczne) | 2,169 x 3,693 x 0,645 m |
Wymiary (imperialne) | 7.12 x 12.12 x 2.12 feet |
Wersja programu | 5.24.02 |
