Ten model do analizy statyczno -wytrzymałościowej wyjaśnia, w jaki sposób można zmienić nazwę projektu i opis projektu w protokole wydruku.

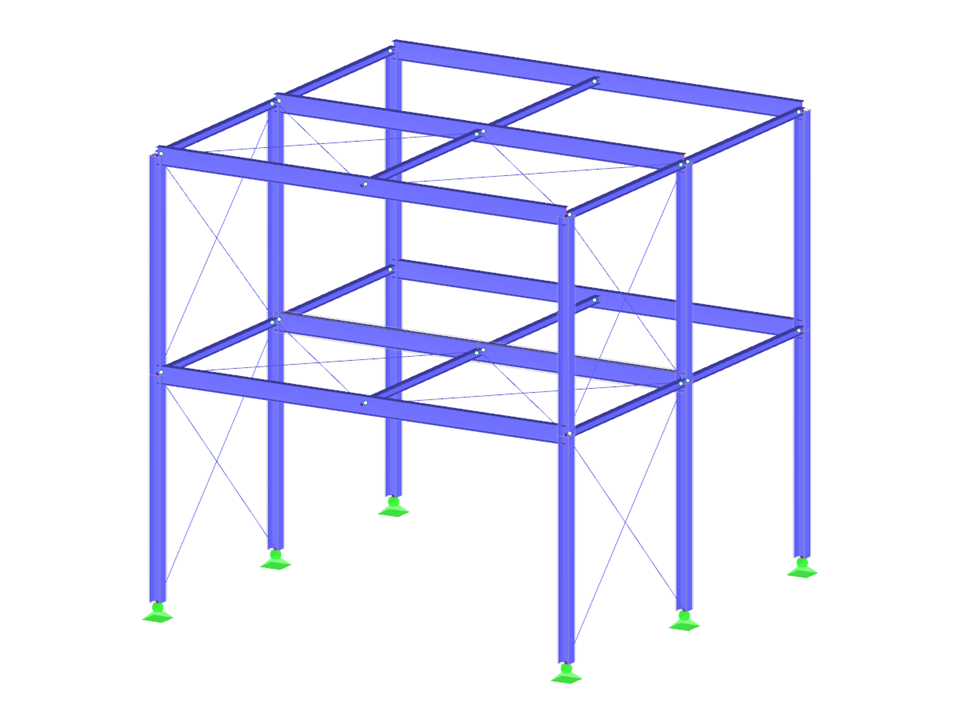

Konstrukcja stalowa z usztywnieniem ukośnym
Liczba węzłów | 24 |
Liczba linii | 52 |
Liczba prętów | 52 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 15 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 9,992 t |
Wymiary (metryczne) | 10,000 x 9,800 x 10,000 m |
Wymiary (imperialne) | 32.81 x 32.15 x 32.81 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
