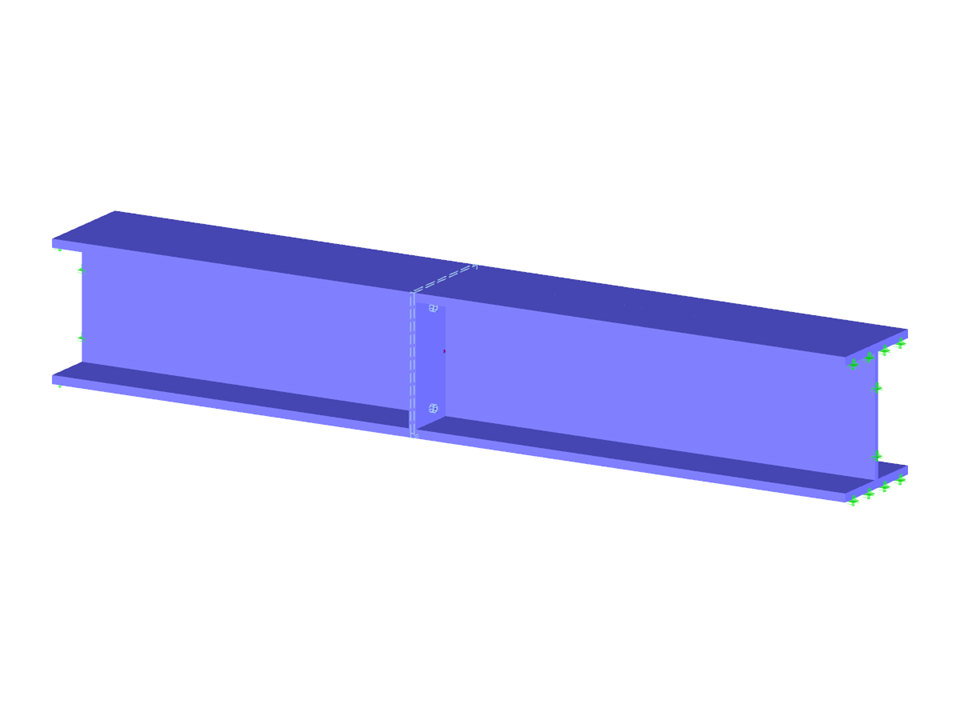

Zparametryzowany model MES umożliwia precyzyjne projektowanie przegubowo-sztywnych połączeń czołowych dzięki elastycznemu dostosowaniu kluczowych parametrów, takich jak połączenie, blacha czołowa, pierścień i DSTV. Oferuje szczegółową strukturę sieci, która jest solidnie symulowana za pomocą nowoczesnych metod elementów skończonych. Podejście to pozwala na analizę różnych wariantów połączeń, wspierając projektowanie rozwiązań dostosowanych do potrzeb. Dołączony obraz (https://www.dlubal.com/de/img/13904) ilustruje przykładowo konstrukcję elementu i definicję interfejsu w modelu.
Model MES połączeń czołowych o sztywności na zginanie
Liczba węzłów | 174 |
Liczba linii | 231 |
Liczba prętów | 68 |
Liczba powierzchni | 57 |
Ilość brył | 1 |
Ilość przypadków obciążenia | 1 |
Wymiary (metryczne) | 2,190 x 0,300 x 0,360 m |
Wymiary (imperialne) | 7.19 x 0.98 x 1.18 feet |
Wersja programu | 5.01.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
