Kauffman Center for the Performing Arts w Kansas City ma powierzchnię 286 000 m². Szklane atrium jest charakterystycznym elementem tego budynku, łączącym główne wejście z obydwoma miejscami, w których odbywają się przedstawienia.
Szklana fasada oraz okno są podtrzymywane całkowicie przez strukturę kablową. Bazą dla projektu był wygląd strun wiolonczeli rozpostartych w kształcie wachlarza na mostku i gryfie.
Analiza statyczno-wytrzymałościowa stalowo-szklanej konstrukcji została przeprowadzona w RSTAB przez klienta Dlubal Software, firmę Novum Structures. Ponadto firma Novum była odpowiedzialna za zaplanowanie, produkcję elementów konstrukcyjnych i budowę.
Novum Structures LLC, USA
www.novumstructures.com

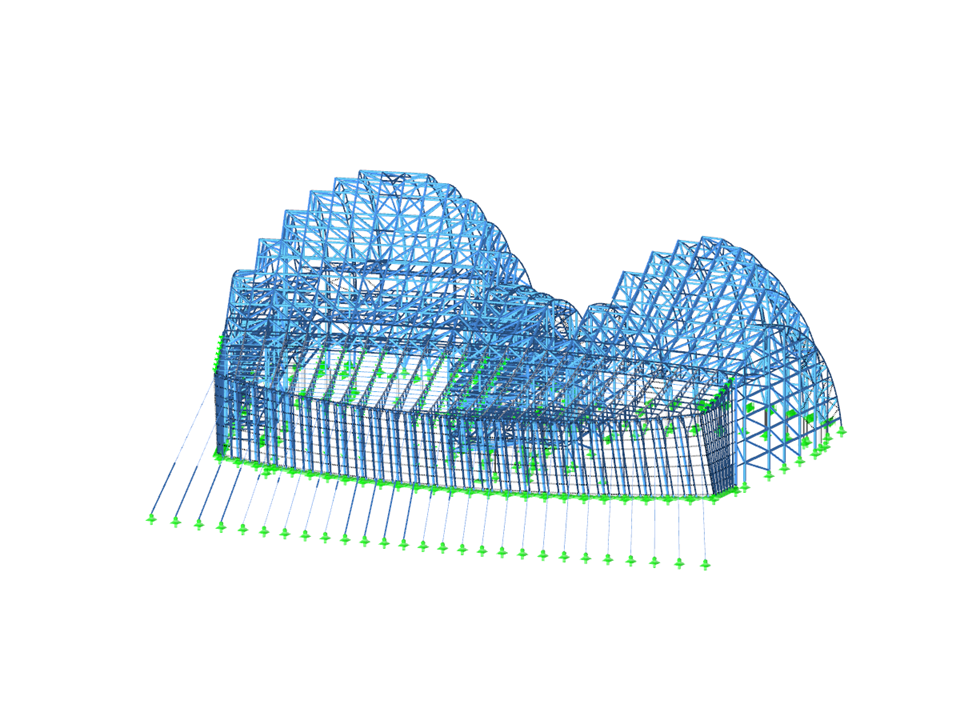

Model 3D (© www.novumstructures.com)
Szklana fasada oraz okno są podtrzymywane całkowicie przez strukturę kablową. Bazą dla projektu był wygląd strun wiolonczeli rozpostartych w kształcie wachlarza na mostku i gryfie.
Analiza statyczno-wytrzymałościowa stalowo-szklanej konstrukcji została przeprowadzona w RSTAB przez klienta Dlubal Software, firmę Novum Structures. Ponadto firma Novum była odpowiedzialna za zaplanowanie, produkcję elementów konstrukcyjnych i budowę.
Novum Structures LLC, USA
www.novumstructures.com
Model 3D (© www.novumstructures.com)
Konstrukcja stalowo-szklana atrium
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 5008 |
Liczba prętów | 9685 |
Ilość przypadków obciążenia | 32 |
Ilość KO | 79 |
Liczba kombinacji wyników | 2 |
Wymiary (metryczne) | 127,582 x 98,965 x 52,193 m |
Wymiary (imperialne) | 418.58 x 324.69 x 171.24 feet |
Wersja programu | 8.05.00 |
